Vůz řady Shimmns typ 9-575.0
poslední aktualizace 24.8.2003

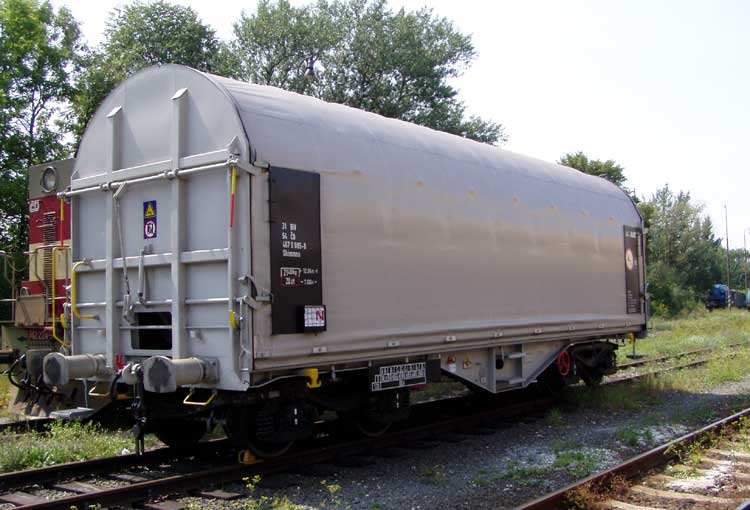

Vůz Shimmns 31 54 467 0005-8

Začátkem měsíce července byl rozšířen park nákladních vozů Českých drah o nový typ vozu. Z výroby Tatravagónky,a.s. Poprad bylo dodáno šest vozů řady Shimmns. Jedná se o moderní vozy pro přepravu svitků plechů vyhovující nápravovému tlaku 25 tun.
Majitelem vozů je společnost AAE (Ahaus Alstätter Eisenbahn AG) - největší pronajímatel železničních nákladních vozů v Evropě. České dráhy se tyto vozy pronajaly především pro dopravu plechů ze závodu ISPAT NH, a.s. v Ostravě. Vozy jsou zařazeny pod čísly 31 54 467 0000-9 a ž 0005-8.

Technický popis:

Čtyřnápravový vůz Shimmns typ 9-575.0 je vybaven čelními stěnami, plachtovým krytem a pěti lůžky pro svitky plechu. Příčně jsou svitky plechu zajištěny překlopnými šířkově stavitelnými klanicemi. Jeho určení, jak vyplývá z vybavení vozu, je pro přepravu svitků plechu, které vyžadují ochranu před povětrnostními vlivy.
Kostra spodku je svařované konstrukce a sestává se ze dvou vnějších "parabolických" podélníků spojených čelníky, příčníky a lůžky pro svitky plechu.

Pojezd vozu je tvořen dvěma podvozky Y25LLs(s)d s typovým označením 9-863 pro hmotnost 25 tun na nápravu. Dvojkolí o průměru 920 mm mají zvýšenou tepelnou odolnost. Tahadlové ústrojí je vybaveno tahadlovým hákem s neprůběžným vypružením TecsPak, s útlumovou energií
20 kJ. Narážecí ústrojí je tvořeno čtveřicí nárazníků kategorie C, typ Oleo a kapacitě přijaté práce 70 kJ.
Brzda vozu je typu DAKO-GP-A (s válcem 2x16") a automatickým brzděním podle nákladu (snímače v obou podvozcích). Brzdové potrubí je vybaveno měřícími body pro kontrolu správné funkce. Mechanická část brzdy je vzhledem k dvěma brzdovým válcům vybavena i dvěma stavěči zdrží. Ruční brzda působí na jeden podvozek.
Nastavba vozu je tvořena dvěma čelními stěnami s plechovou výplní síly 3 mm a s čtyřbodovým uzávěrem plachtového krytu systému Talbot. Čelní stěna je doplněna žlábkem pro odtok vody, která by prosákla přes dovřený plachtový kryt a mikroporézní těsnění. Plachtový kryt pojíždí po kolejničkách upevněných na kostře spodku. Plachta má zvýšenou odolnost do nízkých teplot a je vybavena antikondenzační vrstvou. Plachtový kryt je vybaven systémem podpírání plachty podle konstrukčního řešení AAE. Pro zajištění svitků plechů v lůžkách je vůz vybaven šesti páry překlopných a šířkově stavitelných klanic. Pro zajištění klanic v žádané poloze slouží hřebenové zarážky.

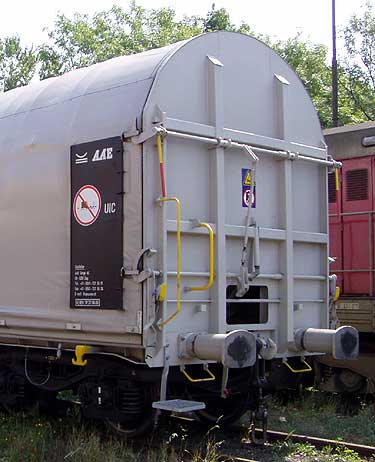

Čelo vozu se závěrem Talbot (ERRI)
Vůz je vybaven poněkud rozměrově nestandardním popisem. Popis vozu je na levé popisové tabuli a spodku vozu. Na pravé popisové tabuli jsou údaje o majiteli vozu. V popisu na spodku vozu jsou uvedeny i parametry pro zkoušení brzdy.

Základní technické parametry vozu:
Délka vozu přes nárazníky 12 400 mm Maximální rychlost vozu 120 km/hod
Vzdálenost otočných čepů 7 000 mm Maximální rychlost vozu - ložený 100 km/hod při 25 tun/náprava
Vlastní váha vozu 21 400 kg Odkrytá ložná délka při otevření 6800 mm
Maximální ložná hmotnost 78,5 tuny Maximální ložná šířka svitku 1 941 mm
Maximální nápravové zatížení 25 tun Min/max průměr svitku plechu 800 mm/2250 mm
Maximální váha loženého vozu 100 tun Maximální přípustná váha svitku 37 tun
