Ua

výsypný čtyřnápravový vůz

Konstrukční skupina : 23, P vůz
Číselný interval : 920 0, 280 0
Upřesnění: podvozky 2XTa/c Diamond
Výrobce : ZASTAL Zielona Gora
Výroba : 1980 - 1986
Typové číslo: 418V
Přepravní režim: 84

Výkres	\| 1 \|	kkStB (do 1924)	ČSD I. (1925-1946)	ČSD II. (1947-1967)	ČSD UIC (1968-1981)	ČSD/ČD (od 1982)
Fotografie	\| 1 \| 2 \| 3 \|	—	—	—	—	Ua

Vozy dováženy pro potřeby traťového hospodářství a státních podniků.
Vozy neměly schválení do provozu v souladu s vyhl.173/1995 Sb. v platném znění. OKD Doprava,a.s. si nechala v roce 2000-2001 pro své vozy provést schválení u Drážního úřadu. Vozy postupně obdržely 12-ti místná čísla.

Hlavní technické údaje
Délka přes nárazníky	12540 mm	Rychlost (ložený/prázdný)	50/50 km/h	Ložná hmotnost	52 t
Výška	3205 mm	Váha	27500 kg	Ložná šířka	— mm
Šířka	3080 mm	Ložný objem	31.0 m³	Ložná délka	— mm
Délka skříně	— mm	Ložná plocha	26.0 m²

Podvozek, pojezd:
Typ	2XTa/c Diamond	Vzdálenost otočných čepů	7500 mm
Vzor dvojkolí	obručové	Rozvor podvozku	1850 mm
Vzor ložisek	valivé	Průměr dvojkolí	960 mm

Spodek, skříň, táhlové a narážecí ústrojí, podlaha:
Spodek	svařovaný
Podélníky	páteřový nosník
Čelníky	svařovaný
Skříň	svařovaná
Táhlové ústrojí	šroubovka 850 kN, pryžokovové vypružení 400 kN
Narážecí ústrojí	trubkové 30 kJ
Podlaha	plechová
Brzda:
Brzda	tlaková DAKO-GP rozvaděč typu CV1 D-14" stavěč zdrží SZ6-600
Ruční brzda	vřetenová na plošině vozu
Zvláštní výbava, použití vozu:
Zvláštní výbava	Vyklápěcí zařízení vozu. Vyprazdňování skříně se provádí jednstranným zvednutím skříně o 45 stupňů pomocí dvou vzduchových válců. Při vyklápění se zároveň pomocí pákového systému otevírá jedna bočnice vozu. Vyklopená skříň přesahuje dovolený průjedný profil a je PLM.
Použití vozu	k přepravě sypaných materiálů - skrývkových hornin, zeminy, štěrku, rudy

Výkresy

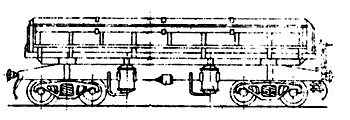

[1] Typový výkres

Fotografie

[1] Vůz SV 0143, TSS Hulín, (1989)

[2] Vůz Ua 85032 majitel OKD Doprava, a.s., (1995)

[3] Vůz 80 54 920 0 559-1, SDC Ostrava, (10/2002)

Poslední modifikace: —
