Uaai speciální osminápravový vůz Konstrukční skupina : 11 Číselný interval : 99401 Upřesnění: ložná váha 110 tun Výrobce : Vagónka Studénka Výroba : 1973 - 1976 Typové číslo: 9-704 Přepravní režim: 82

Výkres	| 1 |	kkStB (do 1924)	ČSD I. (1925-1946)	ČSD II. (1947-1967)	ČSD UIC (1968-1981)	ČSD/ČD (od 1982)
Fotografie		—	—	—	Hx	Uaai

Vanové provedení vozu pro přepravu transformátorů a podobných zásilek.

Hlavní technické údaje Délka přes nárazníky 23920 mm  Rychlost (ložený/prázdný) 80/80 km/h  Ložná hmotnost 110 t  Výška  — mm  Váha 48000 kg  Ložná šířka 1900 mm  Šířka  — mm  Ložný objem  — m3  Ložná délka 6800 mm  Délka skříně  — mm  Ložná plocha  — m2    Podvozek, pojezd: Typ 26-2.8 Vzdálenost otočných čepů 14200 mm  Vzor dvojkolí celistvé Rozvor podvozku 2000 mm  Vzor ložisek 59V Průměr dvojkolí 920 mm  Spodek, skříň, táhlové a narážecí ústrojí, podlaha: Spodek  — Podélníky  — Čelníky  — Skříň  — Táhlové ústrojí  — Narážecí ústrojí  — Podlaha  — Brzda: Brzda  — Ruční brzda  — Zvláštní výbava, použití vozu: Zvláštní výbava  — Použití vozu pro přepravu speciálních zásilek

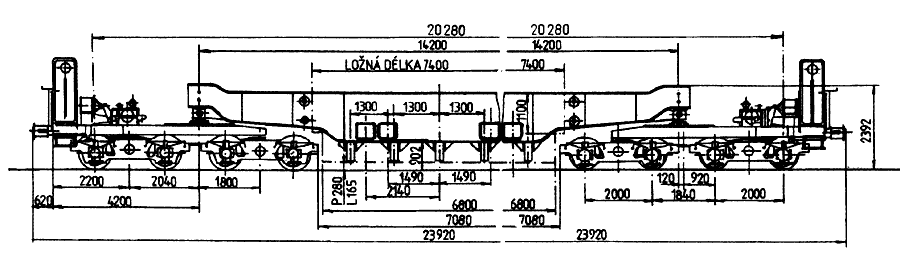

Výkresy [1] Typový výkres
