Es vysokostěnný dvounápravový vůz Konstrukční skupina : 31 Číselný interval : 552 0 až 552 2 a 555 0 až 555 4 Upřesnění: s budkou Výrobce : Jugoslávie Výroba : 1965 - 1966 Typové číslo: 01-40-2045 Přepravní režim: 21

Výkres	| 1 |	kkStB (do 1924)	ČSD I. (1925-1946)	ČSD II. (1947-1967)	ČSD UIC (1968-1981)	ČSD/ČD (od 1982)
Fotografie		—	—	Vte	Es	—

Dodávky FVk Kraljevo, DD Slavonski Brod, MIN NIŠ.

Hlavní technické údaje Délka přes nárazníky 10500 mm  Rychlost (ložený/prázdný) 100/100 km/h  Ložná hmotnost 28 t  Výška 3740 mm  Váha 11300 kg  Ložná šířka 2760 mm  Šířka 3006 mm  Ložný objem 36.0 m3  Ložná délka 8760 mm  Délka skříně 8760 mm  Ložná plocha 24.0 m2    Podvozek, pojezd: Typ dvojité závěsky UIC Rozvor vozu 5400 mm  Vzor dvojkolí 403.2 obručová kola     Vzor ložisek ložisková skříň 59V, ložiska WJP120/240 a WJ 120/240 Průměr dvojkolí 1000 mm  Spodek, skříň, táhlové a narážecí ústrojí, podlaha: Spodek svařovaný z válcovaných a lisovaných dílů Podélníky U 240x85x9,5 mm Čelníky svařenec z plechu tl. 10 a 12 mm Skříň sloupky U120, plech 4 mm Táhlové ústrojí neprůběžné 850 kN, vypružení zpruhou 2x200 kN Narážecí ústrojí nárazníky 350 kN s prstencovou zpruhou Podlaha plech 6 mm Brzda: Brzda DAKO-GP rozvaděč CV1-D12 brzdový válec 12" stavěč zdrží SZ6 Ruční brzda  — Zvláštní výbava, použití vozu: Zvláštní výbava Dvoukřídlé boční dveře: světlost otvoru 1800x1490 mm Čelní odnímatelná klapka: světlost otvoru 2760x1550 mm Použití vozu přeprava sypkých substrátů

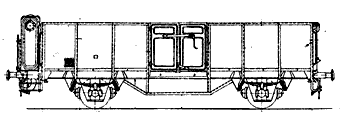

Výkresy [1] Typový výkres
