Laas

plošinový čtyřnápravový vůz

Konstrukční skupina : 11
Číselný interval : 430 5
Upřesnění: dvojice vozů
Výrobce : Vagónka Česká Lípa
Výroba : 1972 - 1974
Typové číslo: 9-202.0, 9-202.2
Přepravní režim: 84

Výkres	\| 1 \|	kkStB (do 1924)	ČSD I. (1925-1946)	ČSD II. (1947-1967)	ČSD UIC (1968-1981)	ČSD/ČD (od 1982)
Fotografie	\| 1 \| 2 \|	—	—	—	—	Laas

Nakrátko spojená dvojice vozů. Vozy dodávány zejména TSS, stavebním firmám. Přesný počet vyrobených vozů mně není znám.
Fotografie jsou pouze k typu 9-202.2 s klanicemi.

Hlavní technické údaje
Délka přes nárazníky	27000 mm	Rychlost (ložený/prázdný)	100/100 km/h	Ložná hmotnost	57 t
Výška	— mm	Váha	23000 kg	Ložná šířka	— mm
Šířka	3100 mm	Ložný objem	— m³	Ložná délka	— mm
		Ložná plocha	78.0 m²

Podvozek, pojezd:
Typ	dvojitý závěs typ UIC20	Vzdálenost otočných čepů	— mm
Vzor dvojkolí	celistvá 409	Rozvor podvozku	— mm
Vzor ložisek	valivá 59V	Průměr dvojkolí	920 mm

Spodek, skříň, táhlové a narážecí ústrojí, podlaha:
Spodek	svařovaný
Podélníky	—
Čelníky	—
Skříň	2x sklopná čelní klapka
Táhlové ústrojí	neprůběžné zpásovou zpruhou 2x200 kN
Narážecí ústrojí	trubkové 350 kN, mezi vozy krátké 190 kN
Podlaha	dřevěná
Brzda:
Brzda	tlaková brzda DAKO-GP rozvaděč DAKO CV1-D12"
Ruční brzda	pořádací vřetenová na podélníku
Zvláštní výbava, použití vozu:
Zvláštní výbava	typ 9-202.0 výklopné podlahové pražce typ 9-202.2 výsuvné klanice čelní a boční
Použití vozu	přeprava silničních vozidel, zemědělských strojů, dlouhých nákladů

Výkresy

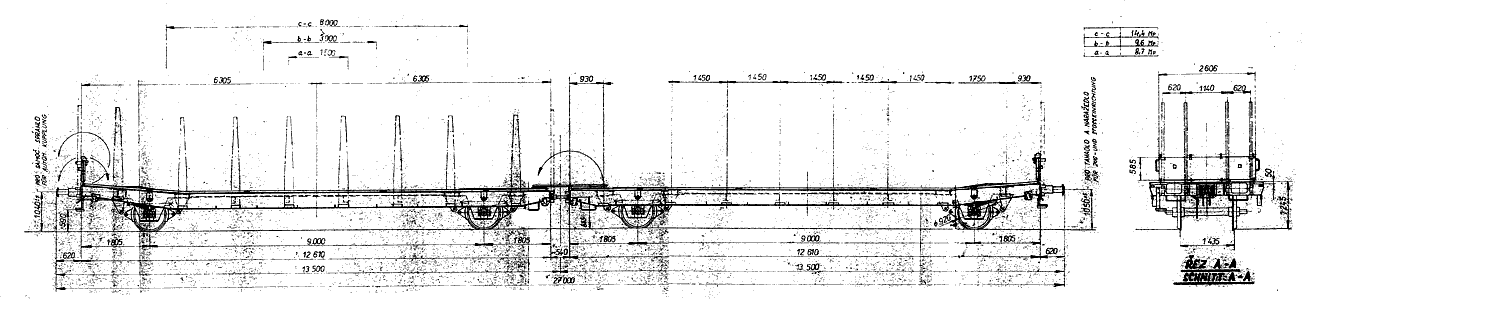

[1] Typový výkres

Fotografie

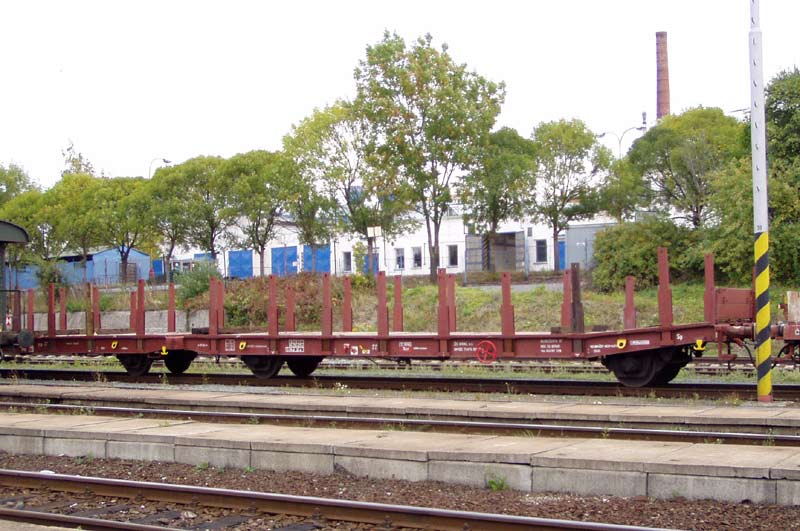

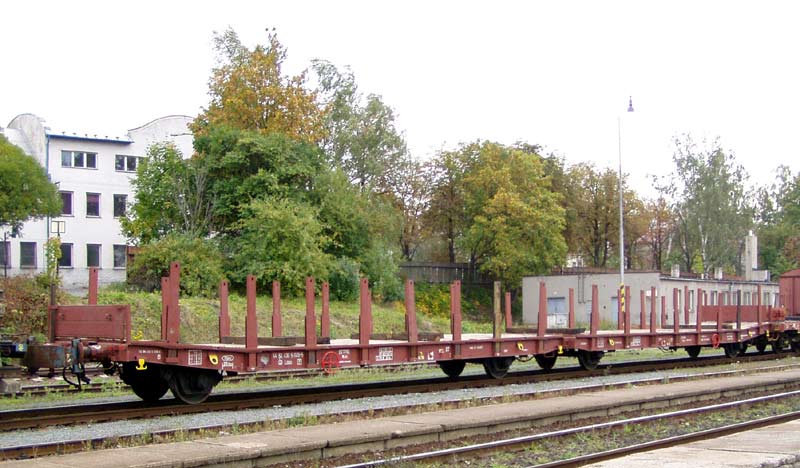

[1] Vůz 44 54 430 5 020-5, majitel ŽS Brno, Bruntál 10/2003

[2] Vůz 44 54 430 5 020-5, detail
