Res nízkokostěnný čtyřnápravový vůz
Konstrukční skupina : 67
Číselný interval : 393 6 až 393 7
Upřesnění: rumunská výroba
Výrobce : Uzina de Vagoane Arad, Intreprinderea de Vagoane MEVA, Rumunsko
Výroba : 1977 - 1983
Typové číslo: 320
Přepravní režim: 1
Výkres| 1 | kkStB
(do 1924)
ČSD I.
(1925-1946)
ČSD II.
(1947-1967)
ČSD UIC
(1968-1981)
ČSD/ČD
(od 1982)
Fotografie| 1 | 2 | 3 | 4 |  — —NaResRes

ČD měly v roce 1994 celkem 1125 vozů Res 67.sk.
Vozy dodávány pod inervalem 3906 až 3908. Po roce 1982 přeznačovány do intervalu 31 54 3936 až 3937 898.
Vozy od dodání trpěly na závady podvozků. Proto byla u většiny vozů provedena v 80.letech minulého století buď výměna rámů podvozků za rámy Rs nebo výměna rozsoch na stávajících podvozkových rámech.
Hlavní technické údaje
Délka přes nárazníky 19900 mm  Rychlost (ložený/prázdný) 100/120 km/h  Ložná hmotnost 55 t
Výška 2535 mm  Váha 25000 kg  Ložná šířka 2640 mm
Šířka 1960 mm  Ložný objem  — m3  Ložná délka 18500 mm
Délka skříně 18660 mm  Ložná plocha 49.0 m2
Podvozek, pojezd:
Typ Y25 Cs Vzdálenost otočných čepů 14860 mm
Vzor dvojkolí 409, celistvá kola, průměr čepu 120 mm Rozvor podvozku 1800 mm
Vzor ložisek 74V Průměr dvojkolí 920 mm
Spodek, skříň, táhlové a narážecí ústrojí, podlaha:
Spodek svařovaný, z válcovaných a tvarovaných ocelových profilů
Podélníky U240x85x9,5 mm
Čelníky U300x100x10 mm
Skříň 8+8 bočních sklopných klapek a 1+1 sklopná čelnice, výška 520 mm
Táhlové ústrojí neprůběžné 850 kN, vypružení vinutá pásová pružina 2x200 kN
Narážecí ústrojí trubkové nárazníky, 590 kN, kategorie A
Podlaha desky z jehličnatého řeziva tl.50 mm
Brzda:
Brzda DAKO DK-GP-A
brzd.válec 16"

Ruční brzda pořádací ovládaná kolem na podélníku vozu
Zvláštní výbava, použití vozu:
Zvláštní výbava 16 sklopných klanic, 4 výsuvné sloupky na čele vozu, 18 výsuvných sloupků umístěných po 9 na bočnicích
12 uvazovacích v podlaze vozu
Použití vozu přeprava kusových, dlouhých zásilek, silničních vozidel

Výkresy

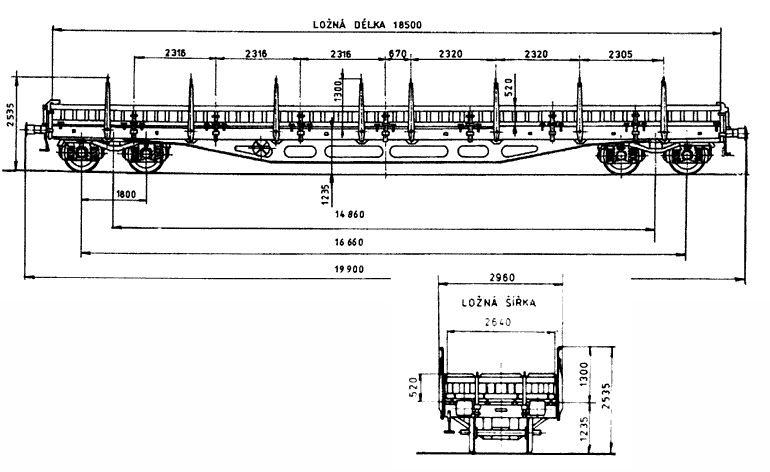

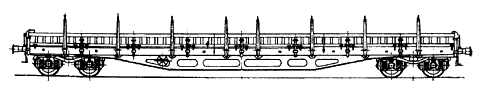

[1] Typový výkres
Fotografie

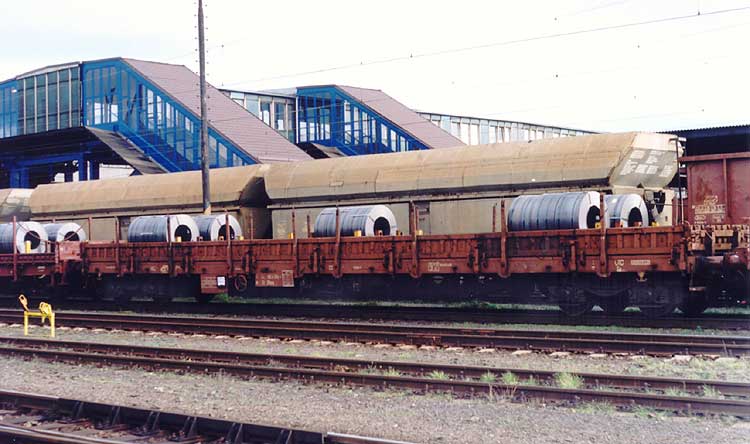

[1] Vůz 31 54 393 7 545-4, podvozky Y25Rs, Ostrava pravé,11/2003

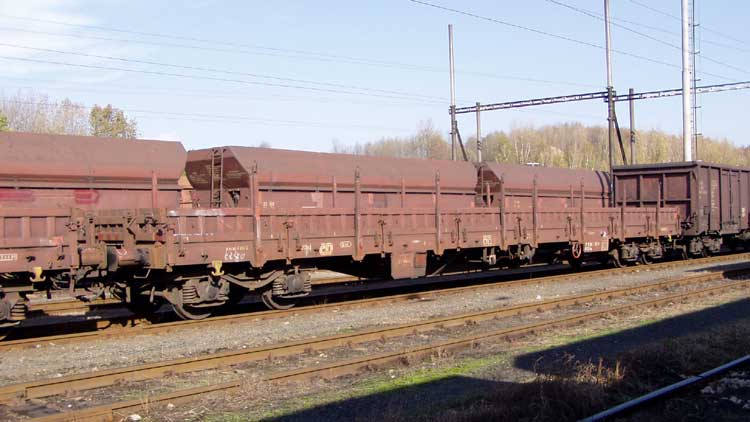

[2] Vůz 31 54 393 7 035-8, podv.Y25Cs, Ostrava pravé, 11/2003

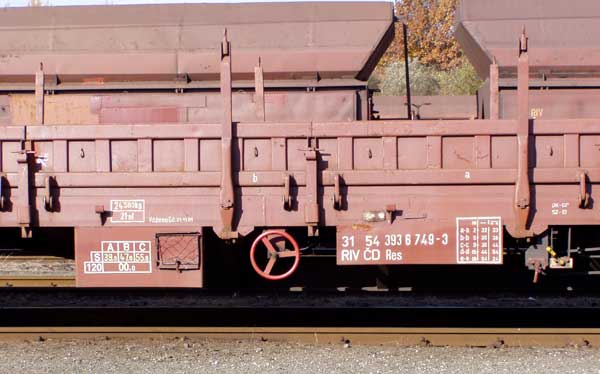

[3] Vůz 31 54 393 6 749-3, popis vozu, pořádací brzda

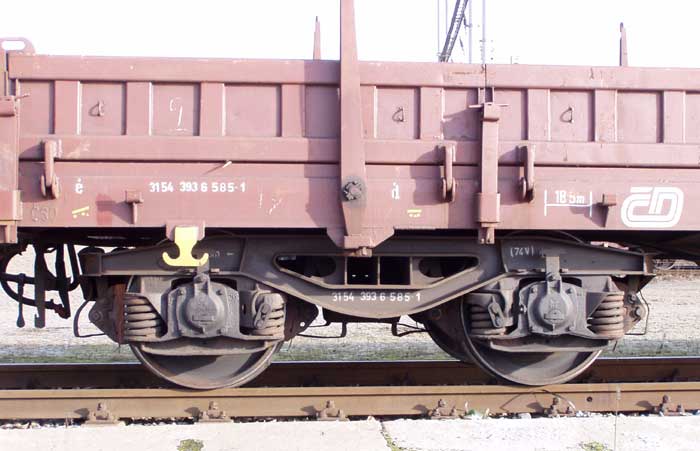

[4] Podvozek Y25Cs (lož.skříně 74V) vozu 31 54 393 6 585-1
