Saz výsypný čtyřnápravový vůz
Konstrukční skupina : 10
Číselný interval :  —
Upřesnění: s budkou
Výrobce : Vagonka Studénka
Výroba : 1954 -
Typové číslo: 28.5
Přepravní režim:  —

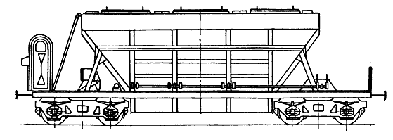

Výkres| 1 | kkStB
(do 1924)		ČSD I.
(1925-1946)		ČSD II.
(1947-1967)		ČSD UIC
(1968-1981)		ČSD/ČD
(od 1982)
Fotografie| 1 |  — — —Saz —

S brzdařskou budkou.
Hlavní technické údaje
Délka přes nárazníky 13440 mm  Rychlost (ložený/prázdný) 80/100 km/h  Ložná hmotnost 55 t
Výška 4370 mm  Váha 24600 kg  Ložná šířka  — mm
Šířka 3100 mm  Ložný objem 38.0 m3  Ložná délka  — mm
Délka skříně 8254 mm  Ložná plocha  — m2
Podvozek, pojezd:
Typ 26-2 Vzdálenost otočných čepů 8600 mm
Vzor dvojkolí N/45, 402 obručová kola Rozvor podvozku 2000 mm
Vzor ložisek 45, 45V, 59V Průměr dvojkolí 940 mm
Spodek, skříň, táhlové a narážecí ústrojí, podlaha:
Spodek svařovaný, z válcovaných a tvarovaných ocelových profilů
Podélníky U260x90x10 mm
Čelníky svařen z plechů tl.10 a 12 mm
Skříň svařovaná z válcovaných, lisovaných profilů a plechů
Táhlové ústrojí neprůběžné, šroubovka 850 kN, vypružení 2x vinutá zpruha 200 kN
Narážecí ústrojí trubkové nárazníky, 300 kN
Podlaha  —
Brzda:
Brzda Božič
rozvaděč Božič-D
Ruční brzda vřetenová ovládaná klikou z plošiny vozu
Zvláštní výbava, použití vozu:
Zvláštní výbava Střecha:
z ocelových plechů tl. 1,5 a 3 mm
3 násypné otvory 1000x1000 mm.
Výsypné zařízení sestávající se z:
- ovládacího mechanizmu klapek
- 3+3 výsypných klapek
- výsypek
Jednou ovládací pákou z plošiny vozu jsou prostřednictvím táhel a hřídelí ovládány klapky na jedné straně vozu.
Použití vozu přeprava sypkých hmot - mletého vápence, kaolínu....Vyžadujícího ochranu před povětrnostními vlivy.

Výkresy

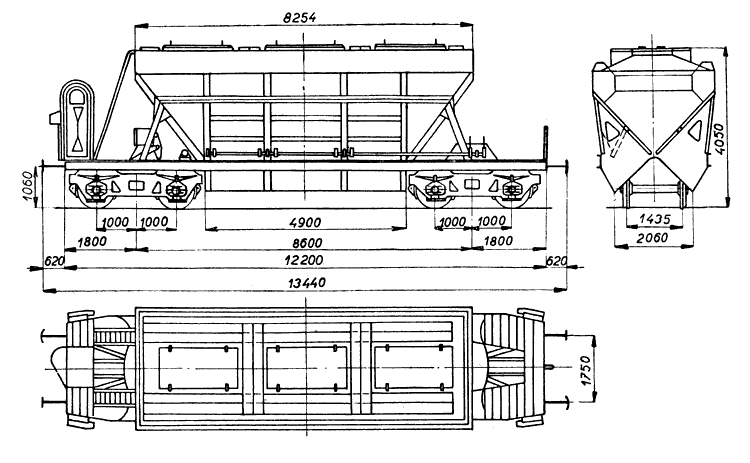

[1] Typový výkres
Fotografie

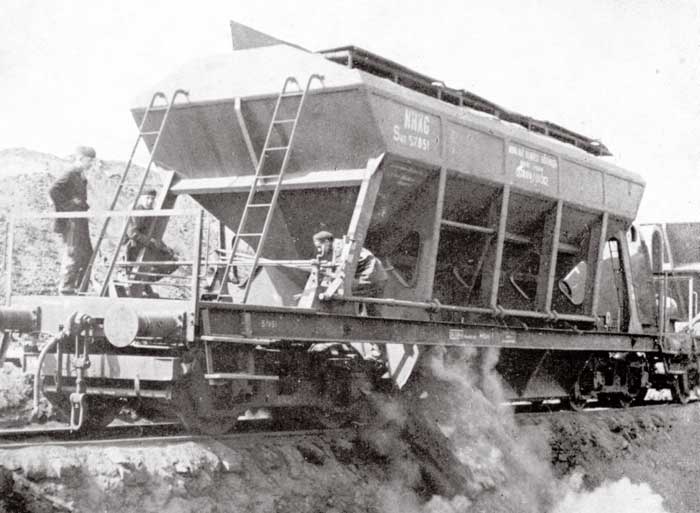

[1] Fotografie za katalogu Vagónek Tatra
