Zav krytý čtyřnápravový vůz Konstrukční skupina : Ib Číselný interval : 2-29000 Upřesnění: řada Ga (kkStB) Výrobce : Ringhoffer Výroba : Typové číslo: No 647 Přepravní režim:  —

Výkres	| 1 |	kkStB (do 1924)	ČSD I. (1925-1946)	ČSD II. (1947-1967)	ČSD UIC (1968-1981)	ČSD/ČD (od 1982)
Fotografie	| 1 |	Ga	Zav	—	—	—

—

Hlavní technické údaje Délka přes nárazníky 16900 mm  Rychlost (ložený/prázdný) 60/60 km/h  Ložná hmotnost 20 t  Výška 4140 mm  Váha 18200 kg  Ložná šířka 2530 mm  Šířka 2900 mm  Ložný objem 80.0 m3  Ložná délka 15000 mm  Délka skříně 15660 mm  Ložná plocha 38.0 m2    Podvozek, pojezd: Typ kkStB Vzdálenost otočných čepů 10250 mm  Vzor dvojkolí obručová Rozvor podvozku 2000 mm  Vzor ložisek kluzné Průměr dvojkolí 1000 mm  Spodek, skříň, táhlové a narážecí ústrojí, podlaha: Spodek nýtovaný Podélníky  — Čelníky  — Skříň kostra z válc. profilů a plechů, výplň laťovka Táhlové ústrojí průběžné Narážecí ústrojí tyčové nárazníky Podlaha borové (smrkové) desky s polodrážkou tl.45 mm Brzda: Brzda průběžné potrubí Ruční brzda vřetenová ovládaná z brzdařské budky Zvláštní výbava, použití vozu: Zvláštní výbava dvoje posuvné dveře v každé bočnici o světlém otvoru 1580 mm Použití vozu přeprava nebalených kusových zásilek s nutností ochrany před povětrnostními vlivy

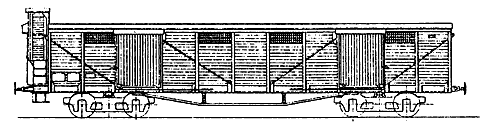

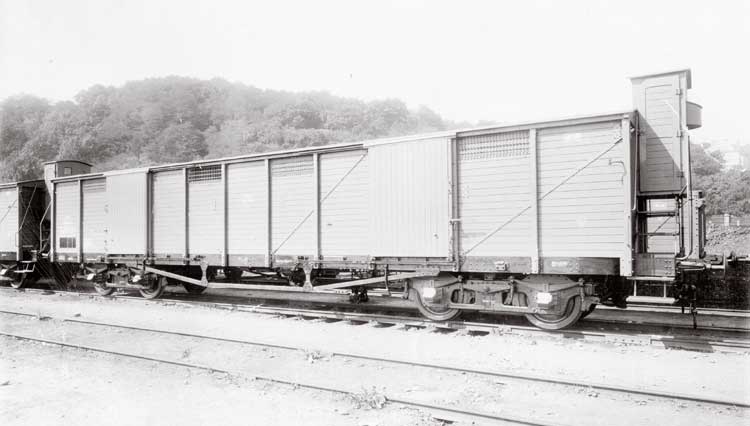

Výkresy [1] Typový list Fotografie [1] Tovární fotografie Ringhoffer
