Falls výsypný čtyřnápravový vůz
Konstrukční skupina : 11
Číselný interval : 667 5 až 667 9, 668 1 až 668 3
Upřesnění: podvozky 26-2.8
Výrobce : Vagónka Poprad
Výroba : 1972 - 1983
Typové číslo: 9-401.0
Přepravní režim: 0
Výkres| 1 | kkStB
(do 1924)		ČSD I.
(1925-1946)		ČSD II.
(1947-1967)		ČSD UIC
(1968-1981)		ČSD/ČD
(od 1982)
Fotografie| 1 | 2 |  — — —WapFalls

Technické podmínky TP 4-032/71, vyrobeny tři série s malými odlišnostmi. Po rozdělení ČSD připadlo ČD 6375 vozů.
Prvních pět prototypů vyrobeno s podvozky typu 1-133.
Hlavní technické údaje
Délka přes nárazníky 13500 mm  Rychlost (ložený/prázdný) 100/120 km/h  Ložná hmotnost 47 t
Výška 4000 mm  Váha 26800 kg  Ložná šířka 1850 mm
Šířka 3074 mm  Ložný objem 75.0 m3  Ložná délka 12440 mm
Délka skříně 12448 mm  Ložná plocha  — m2
Podvozek, pojezd:
Typ 26-2.8 Vzdálenost otočných čepů 7200 mm
Vzor dvojkolí 409, celistvá kola Rozvor podvozku 2000 mm
Vzor ložisek 59V Průměr dvojkolí 920 mm
Spodek, skříň, táhlové a narážecí ústrojí, podlaha:
Spodek svařovaný, z válcovaných a tvarovaných ocelových profilů
Podélníky páteřový nosník z plechu tl. 10 mm
Čelníky svařen z plechů tl.10 mm
Skříň svařovaná z tvarovaných bočních a čelních stěn, profil vozu W
Táhlové ústrojí neprůběžné 850 kN, vypružení 2x vinutá zpruha 200 kN
Narážecí ústrojí trubkové nárazníky, 30 kJ
Podlaha plech tl.5 mm
Brzda:
Brzda DAKO DK-GP
rozvaděč CV1-D14,
stavěč zdrží SZ10
brzd.válec 14"
samočinný odbrzďovač OS1
Ruční brzda vřetenová ovládaná klikou z plošiny vozu
Zvláštní výbava, použití vozu:
Zvláštní výbava Výsypné klapky:
Výsypné otvory v bočnicích jsou uzavřeny klapkami, klapky jsou odklopné, uloženy v závěsech na vaznicích skříně.
Ovládání klapek je pneumatické a ruční (nouzové). Pneumatické ovládání je řízeno ovládacím šoupátkem na plošině vozu. Otevírány a uzavírány jsou vždy všechny klapky vozu najednou.
Použití vozu přeprava uhlí a koksu

Výkresy

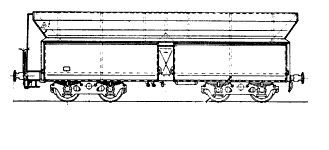

[1] Typový výkres
