Gags krytý čtyřnápravový vůz Konstrukční skupina : 51 Číselný interval : 196 0 až 196 3, 199 1 Upřesnění: Y25Rs Výrobce : Vagónka Poprad Výroba : 1987 - 1990 Typové číslo: 9-119.0 a 9-119.2 Přepravní režim: 31

Výkres	| 1 |	kkStB (do 1924)	ČSD I. (1925-1946)	ČSD II. (1947-1967)	ČSD UIC (1968-1981)	ČSD/ČD (od 1982)
Fotografie	| 1 | 2 | 3 | 4 |	—	—	—	—	Gags

Čtyřnápravový krytý vůz s kovovou kostrou skříně a výplní překližkovou. Vozy dodávány v létech 1987 - 90. Technické podmínky TP 4-226/85 a 4-267/86. Vozy v provedení podle TP 4-226/85 mají jiné provedení spodku vozu. Toto provedení je do čísla 196 1202. Vozy od čísla 196 3074 mají brzdu v provedení GP-A.

Hlavní technické údaje Délka přes nárazníky 16520 mm  Rychlost (ložený/prázdný) 100/120 km/h  Ložná hmotnost 55 t  Výška 4250 mm  Váha 24500 kg  Ložná šířka 2600 mm  Šířka 3090 mm  Ložný objem 95.0 m3  Ložná délka 15200 mm  Délka skříně 15280 mm  Ložná plocha 40.0 m2    Podvozek, pojezd: Typ svařovaný, Y25Rs, část vozů se snímači SL4 Vzdálenost otočných čepů 11480 mm  Vzor dvojkolí 428, celistvá kola Rozvor podvozku 1800 mm  Vzor ložisek 80V Průměr dvojkolí 920 mm  Spodek, skříň, táhlové a narážecí ústrojí, podlaha: Spodek svařovaný, z válcovaných a tvarovaných ocelových profilů Podélníky U240x85x9.5 mm Čelníky svařen z plechů tl.10 a 12 mm Skříň kostra z válc., lis. profilů a plechů, výplň vodovzdorná překližka Táhlové ústrojí neprůběžné 1000 kN, vypružení prstencová pružina 15 kJ Narážecí ústrojí trubkové nárazníky, kat. A 30 kJ Podlaha borové (smrkové) desky s polodrážkou tl.45 mm Brzda: Brzda DAKO DK-GP, část vozů DAKO DK-GP-A rozvaděč CV1-D16, nebo 18 stavěč zdrží SZ10 brzd.válec 16" samočinný odbrzďovač OS1 Ruční brzda pořádací, vřetenová ovládaná kolem z obou stran vozu Zvláštní výbava, použití vozu: Zvláštní výbava Střecha: s třemi násypnými otvory o průměru 600, celní zajištění bez nutnosti výstupu na střechu Boční dveře: dvoudílné posuvné, po otevření světlost nakládacího otvoru 2500 mm, zajištění uzavíracím hákem Větrací klapky: v každé bočnici 4 větrací otvory, opatřeny žaluziemi a zvenku vozu uzavíratelným posuvným krytem Ve vnitřním prostoru vozu 10 uvazovacích kroužků na vnitřní straně bočnic. Použití vozu přeprava nebalených kusových zásilek s nutností ochrany před povětrnostními vlivy, paletizované zboží, obilí

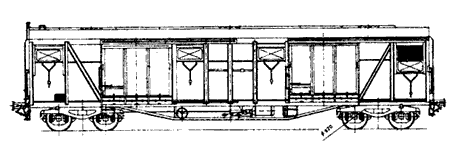

Výkresy [1] Typový výkres typ 9-119.2 Fotografie [1] Vůz 31 54 196 1071-4, Lipová Lázně, 9/2000 [2] Vůz 31 54 196 2 640-5, Lipová Lázně, 5/2001 [3] Vůz 31 54 196 3162-9, Ostrava hl.n., brzda DK-GP-A, 10/2003 [4] Podvozek Y25Rs se snímačem vozu 31 54 196 3 162-9
