Tcms krytý dvounápravový vůz Konstrukční skupina : 11 Číselný interval : 072 7, 072 8 (dřevěná podlaha) Upřesnění: dřevěná podlaha Výrobce : Vagónka Česká Lípa Výroba : 1968 - 1973 Typové číslo: 404.5 Přepravní režim: 0

Výkres	| 1 |	kkStB (do 1924)	ČSD I. (1925-1946)	ČSD II. (1947-1967)	ČSD UIC (1968-1981)	ČSD/ČD (od 1982)
Fotografie	| 1 |	—	—	—	Utz	Tcms

Vozy dodávány jako řada Utz/Tcms. Vozy po dodání zařazeny do intervalu: 5748 502 až 999 v roce 1982 na 42 54 5727 300 až 499 5749 502 až 738 v roce 1982 na 42 54 5728 000 až 389 V roce 2002 ve stavu ČD 112 vozů, menší část je provozních.

Hlavní technické údaje Délka přes nárazníky 10000 mm  Rychlost (ložený/prázdný) 100/120 km/h  Ložná hmotnost 22 t  Výška 4200 mm  Váha 13500 kg  Ložná šířka 2760 mm  Šířka 3010 mm  Ložný objem 39.0 m3  Ložná délka 8760 mm  Délka skříně 8760 mm  Ložná plocha 24.0 m2    Podvozek, pojezd: Typ dvojité závěsky UIC Rozvor vozu 5400 mm  Vzor dvojkolí 410, celistvá kola (11.konstr.skup)     Vzor ložisek ložisková skříň 59V, ložiska WJP120/240 a WJ 120/240 Průměr dvojkolí 1000 mm  Spodek, skříň, táhlové a narážecí ústrojí, podlaha: Spodek svařovaný z válcovaných a lisovaných dílů Podélníky U 240x85x9,5 mm Čelníky svařenec z plechu tl. 10 a 12 mm Skříň sloupky U120, plech 4 mm, přesuvná střecha, dvoukřídlé boční dveře Táhlové ústrojí neprůběžné 850 kN, vypružení zpruhou 2x200 kN Narážecí ústrojí nárazníky 350 kN s prstencovou zpruhou Podlaha plech 6 mm, 072 8 dřevěná kombinovaná podlaha tl.45 mm Brzda: Brzda DAKO-GP rozvaděč CV1-D12 brzdový válec 12" stavěč zdrží SZ6 Ruční brzda  — Zvláštní výbava, použití vozu: Zvláštní výbava Střecha: přesuvná dvoudílná, světlost odkrytého střešního otvoru 3830x2760 mm Dvoukřídlé boční dveře: světlost otvoru 1800x1490 mm Čelní odnímatelná klapka: světlost otvoru 2760x1550 mm Použití vozu přeprava sypkých substrátů, vyžadující ochranu před povětrnostními vlivy, případně znečišťujících vnitřek vozu - hnojiva, kaolín

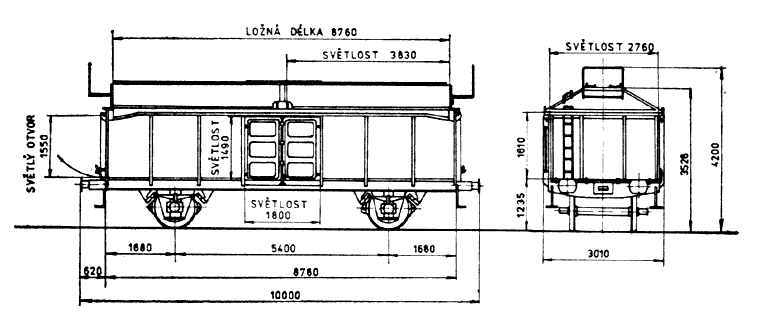

Výkresy [1] Typový náčrt vozu Fotografie [1] Vůz 21 54 072 5349-5, v Ostravě hl.n. (5/2002)
