Wa

výsypný čtyřnápravový vůz

Konstrukční skupina : 10
Číselný interval : 657 5 až 657 7
Upřesnění: s ručním ovládáním
Výrobce : Čs.vagónky Tatra, Studénka
Výroba : 1953 - 1965
Typové číslo: 27.2, 27.3
Přepravní režim: 82

Výkres	\| 1 \| 2 \|	kkStB (do 1924)	ČSD I. (1925-1946)	ČSD II. (1947-1967)	ČSD UIC (1968-1981)	ČSD/ČD (od 1982)
Fotografie	\| 1 \| 2 \|	—	—	Wa	Wa	Fall

Provedení vozu typ 27.2 lze ovládat ručně každou polovinu vozu samostatně, u typu 27.3 se ručně ovládají všechny 4 klapky společně z jedné strany vozu, na druhé straně je brzdařská budka, toto provedení má váhu vozu 26500 kg. Postupně vyráběny až do roku 1965 pod typovým označením až 27.8. Základní technické parametry se neměnily. K změnám docházelo u brzdy - od roku 1958 brzda DAKO a v podvozcích postupně až typ 26-2.7 a při opravách pak i typ 26-2.8.
Posledních cca 100 vozů ČSD rušeno v letech 1991 - 1994.
Poslední vozy provozuje společnost OKD Doprava,.a.s.

Hlavní technické údaje
Délka přes nárazníky	13500 mm	Rychlost (ložený/prázdný)	80/80 km/h	Ložná hmotnost	54 t
Výška	3815 mm	Váha	25500 kg	Ložná šířka	2520 mm
Šířka	3060 mm	Ložný objem	75.0 m³	Ložná délka	11460 mm
Délka skříně	12000 mm	Ložná plocha	— m²

Podvozek, pojezd:
Typ	26-2.7	Vzdálenost otočných čepů	7000 mm
Vzor dvojkolí	vzor 403	Rozvor podvozku	2000 mm
Vzor ložisek	59V	Průměr dvojkolí	940 mm

Spodek, skříň, táhlové a narážecí ústrojí, podlaha:
Spodek	svařovaný
Podélníky	U180x70
Čelníky	z plechu tl. 10 a 12 mm
Skříň	svařovaná z plechů a pásnic tl 10, 8 a 6 mm
Táhlové ústrojí	neprůběžné 1000 kN, vypružení pásovou pružinou 160 kN
Narážecí ústrojí	trubkové nárazníky 350 kN
Podlaha	plech 6 mm
Brzda:
Brzda	Božič D nebo DAKO 14"
Ruční brzda	ovládaná kolem z plošiny
Zvláštní výbava, použití vozu:
Zvláštní výbava	boční klapky otevírané a uzavírané ručně
Použití vozu	přeprava uhlí, koksu a podobných sypkých hmot o střední zrnitosti

Výkresy

[1] Typový výkres typu 27.2

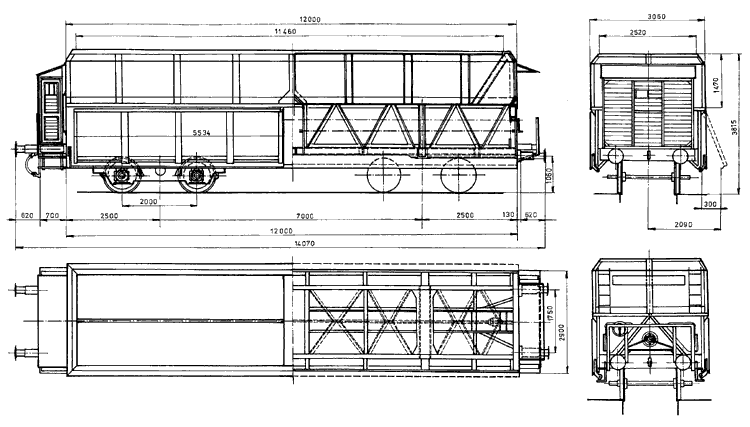

[2] Typový výkres typu 27.3

Fotografie

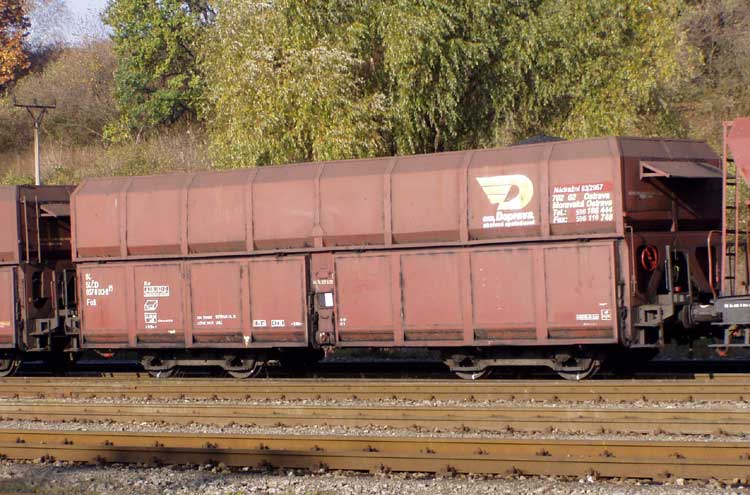

[1] Vůz OKD Doprava 84 54 657 8012-8 11/2003, Ostrava pravé

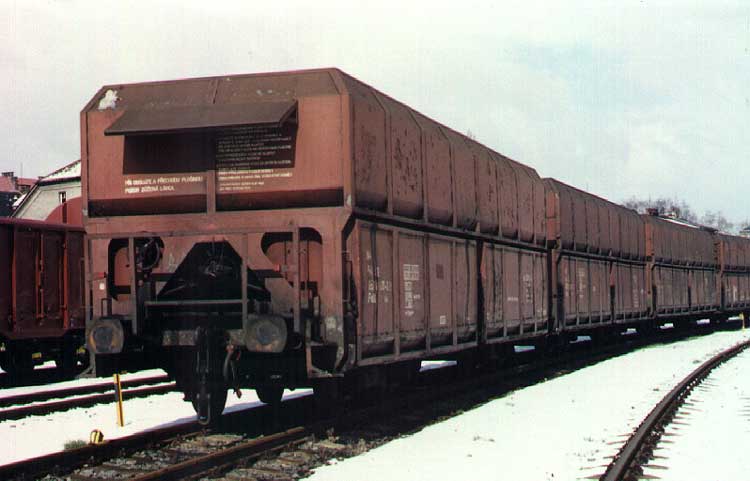

[2] Vozy OKD Doprava řady Fall čekající na opravu, 1/2000
