Ara jídelní čtyřnápravový vůz
Výroba : 1939 - 1942
Upřesnění: Dodány DR jako řada WR4ü-39
Výrobce : Görlitz, Wumag Breslau
Výkres | 1 |
Fotografie | 1 |
kkStB I.
(do 1912)
kkStB II.
(1913-1920)
ČSD I.
(1921-1956)
ČSD II.
(1957-1982)
ČSD III.
(1983-1989)
ČSD-ČD
(1990-2000)
ČD
(od 2001)
 — —AraWR — — —

Vozy u DR (MITROPA) měly čísla 1148 až 1218, další vozy č. 1219 až 1223 dodány s dílčími úpravami. K ČSD přešly vozy čísel 1185, 1194, 1195, 1196 a 1163 nacházející se 10. 4. 1945 ve stanici Bayer. Eisenstein. Zařazeny v uvedeném pořadí jako vozy Ara 1-0200 až 1-0204. Není vyloučeno ani převzetí dalších vozů, pravděpodobné je to u č. 1153 (rovněž 10. 4. 1945 Bay. Eisenstein).
V roce 1956/57 změněno označení na WR.
Vůz číslo 498 dostal přiděleno nové č. 51 54 88-10 019-7, ale zřejmě jen administrativně (dle evidence JLV byl od začátku roku 1968 odstaven a už nevyjel), vůz č. 499 měl nové číslo 51 54 88-10 020-5. Ten byl vyřazen asi v roce 1970, kdy měl jít do dílen. Kromě toho by stejného typu měl být ještě vůz 497, nově 51 54 88-10 018-9, ale o jeho provozu nejsou informace (skončil ve vagoncampu v Horní Plané někdy v 80. letech), a také zřejmě (alespoň podle "papírů") také č. 474, nové č. 51 54 88-10 001-5, který byl ještě v r. 1970 v provozu.
(informace poskytl ing.I.Mahel)
Hlavní technické údaje
Váha prázdného vozu 53000 kg  Podvozek, pojezd:
Délka vozu přes nárazníky 23500 mm  Typ Rozsochový Görlitz III těžký
Délka skříně 22200 mm  Konstrukční provedení  —
Šířka skříně 2865 mm  Vzor dvojkolí různý
Výška střechy od temene kolejnice 3933 mm  Vzor ložisek 45 V nebo jiný ; valivé
Vzdálenost otočných čepů 16180 mm  Spodek:
Rozvor podvozku 3600 mm  Podélníky  —
Průměr styčné kružnice kola 1000 mm  Hlavní příčníky  —
Nejvyšší dovolená rychlost vozu  — km/h  Čelníky  —
Brzdící váha  — t  Táhlové ústrojí neprůběžné, nezávislé na náraznících
    Narážecí ústrojí trubkové
    Brzda Kunze-Knorr ; 14''
    Osvětlovací zařízení elektrické žárovkové
  Vytápěcí zařízení teplovodní z vlastního zdroje na pevné palivo

Výkresy

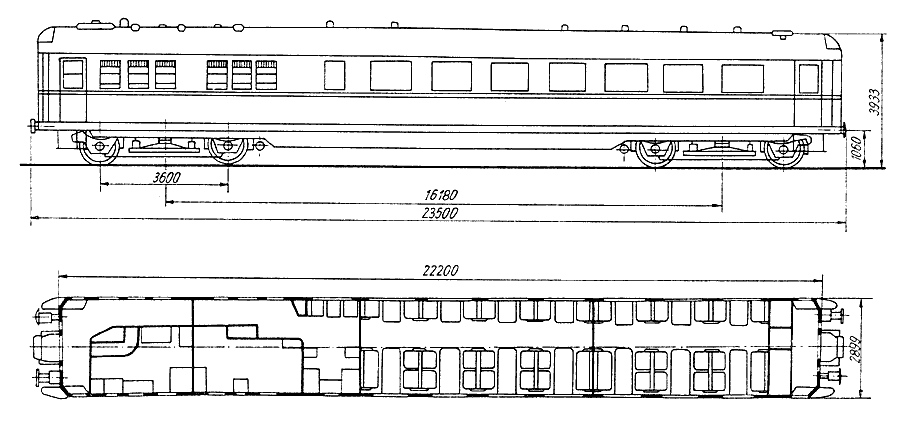

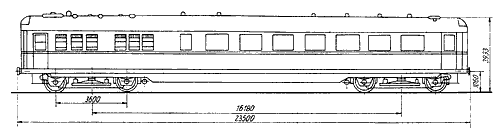

[1] Rozměrový náčrt
Fotografie

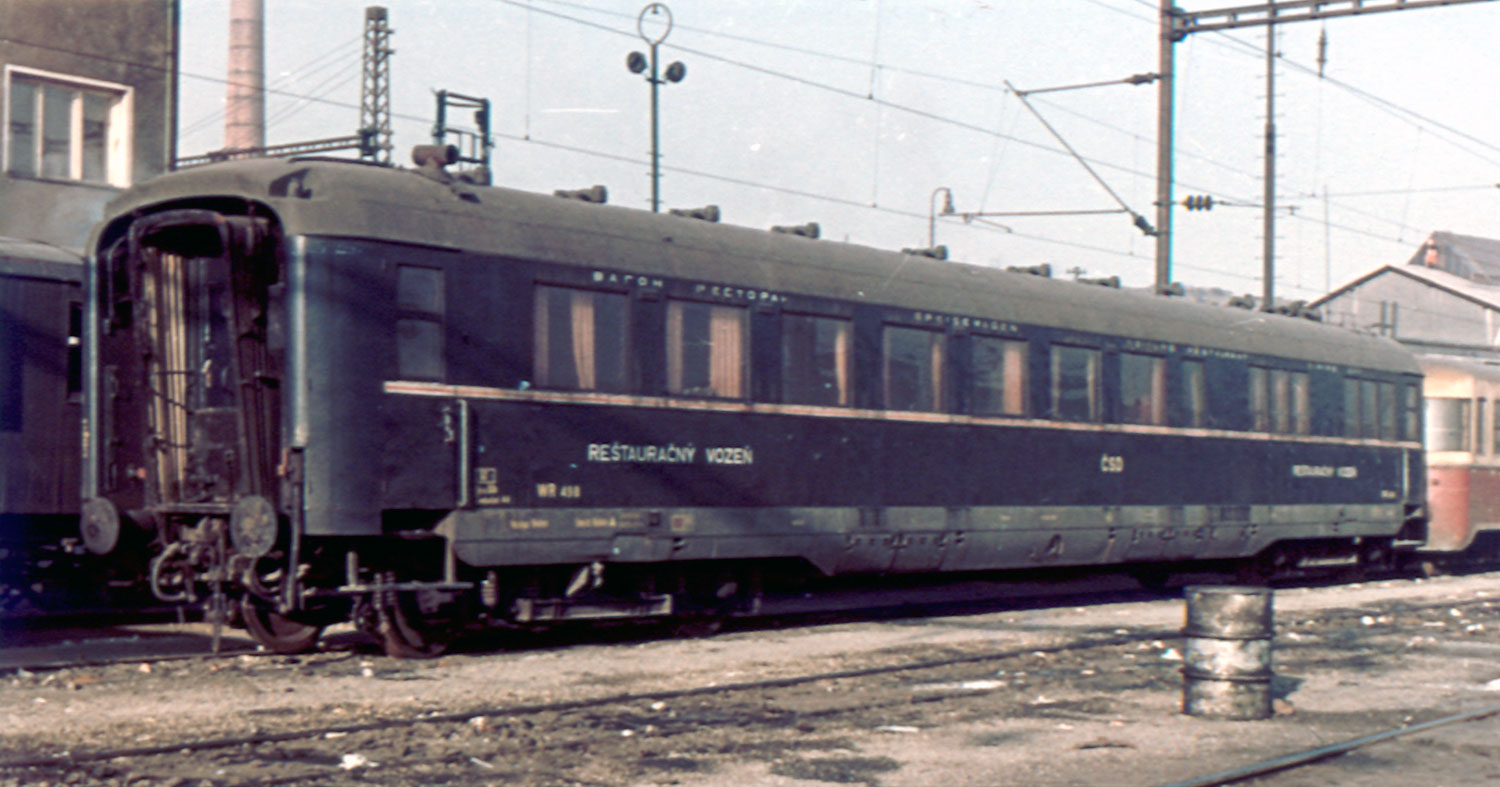

[1] Asi vůz WR 498
