DFa služební čtyřnápravový vůz
Výroba : 1961
Upřesnění: výroba NDR, podvozky se jhy
Výrobce : VEB Wagonbau Bautzen, Německo
Výkres | 1 |
Fotografie | 1 |
kkStB I.
(do 1912)		kkStB II.
(1913-1920)		ČSD I.
(1921-1956)		ČSD II.
(1957-1982)		ČSD III.
(1983-1989)		ČSD-ČD
(1990-2000)		ČD
(od 2001)
 — — —DFa — — —

Skříň svařovaná celokovová samonosná.
Dodávky:
1961: DFa 8015 až 8049
Přeznačeny na DFa 51 54 91-18 000 až 033.
Hlavní technické údaje
Váha prázdného vozu 35800 kg  Podvozek, pojezd:
Délka vozu přes nárazníky 23296 mm  Typ se jhy (pensylvánský)
Délka skříně 22000 mm  Konstrukční provedení svařovaný
Šířka skříně 3110 mm  Vzor dvojkolí N54V
Výška střechy od temene kolejnice 3858 mm  Vzor ložisek 49V
Vzdálenost otočných čepů 15800 mm  Spodek:
Rozvor podvozku 2400 mm  Podélníky dva úhelníky 80x80x8
Průměr styčné kružnice kola 940 mm  Hlavní příčníky  —
Nejvyšší dovolená rychlost vozu 120 km/h  Čelníky  —
Brzdící váha 33 t  Táhlové ústrojí neprůběžné
Ložná váha 12000 kg  Narážecí ústrojí trubkové, prst.pružina 16 Mp
    Brzda DAKO, špalíková, 14''
    Osvětlovací zařízení zářivkové, nouzové žárovkové, kamna na uhlí
  Vytápěcí zařízení parní, elektrické odporové

Výkresy

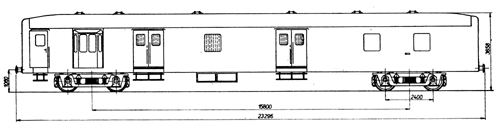

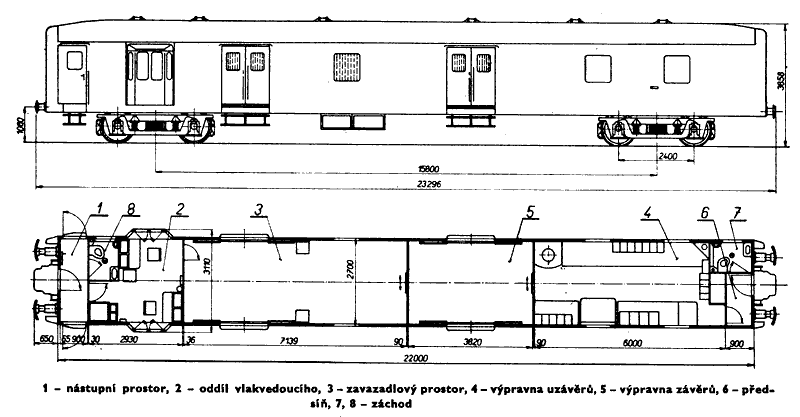

[1] Jindra, Frolík - Osobní vozy ČSD 1967
Fotografie

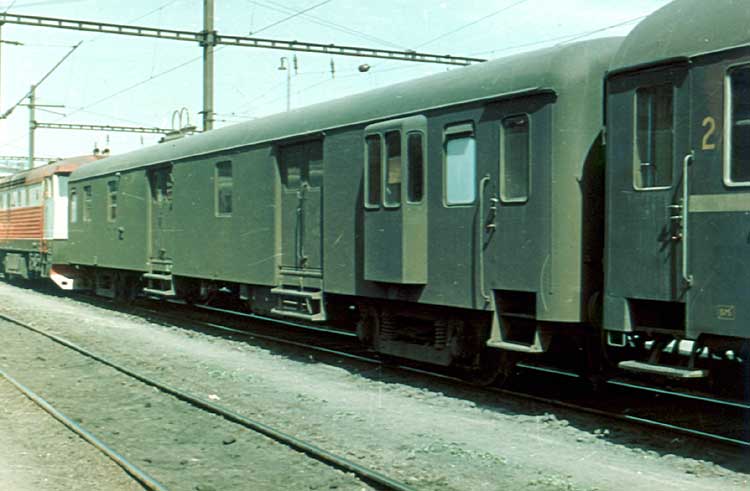

[1] Fotografie vozu DFa (sbírka R.Jakl)
