CDlm přípojný dvounápravový vůz
Výroba : 1950
Upřesnění: rozvor 6,5 m
Výrobce : Kolín

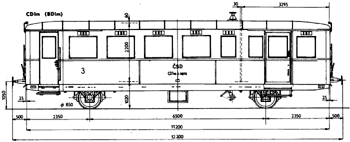

Výkres | 1 |
Fotografie
kkStB I.
(do 1912)		kkStB II.
(1913-1920)		ČSD I.
(1921-1956)		ČSD II.
(1957-1982)		ČSD III.
(1983-1989)		ČSD-ČD
(1990-2000)		ČD
(od 2001)
 — —CDlmBDlm — — —

Dodávky:
1950: CDlm 4-9624 až 4-9663
proti dodávkám tohoto typu 1935-1944 má vůz hranaté horní rohy oken a další změněné detaily
Hlavní technické údaje
Váha prázdného vozu 11000 kg  Podvozek, pojezd:
Délka vozu přes nárazníky 12200 mm  Typ  —
Délka skříně 11250 mm  Konstrukční provedení  —
Šířka skříně 3000 mm  Vzor dvojkolí PV 9-90/100
Výška střechy od temene kolejnice 3280 mm  Vzor ložisek M4A ; valivé
Rozvor vozu 6500 mm  Spodek:
    Podélníky svařené ocelové válcované profily L 80 x 65 x 7 mm
Průměr styčné kružnice kola 850 mm  Hlavní příčníky svařené ocelové válcované profily U 55 x 55 x 7 mm
Nejvyšší dovolená rychlost vozu 60 km/h  Čelníky plech síly 6 mm
Brzdící váha 9 t  Táhlové ústrojí neprůběžné lehké konstrukce
    Narážecí ústrojí tyčové lehké konstrukce
Míst k sezení  —  Brzda Knorr K
Počet oddílů  —  Osvětlovací zařízení elektrické žárovkové
  Vytápěcí zařízení kamny

Výkresy

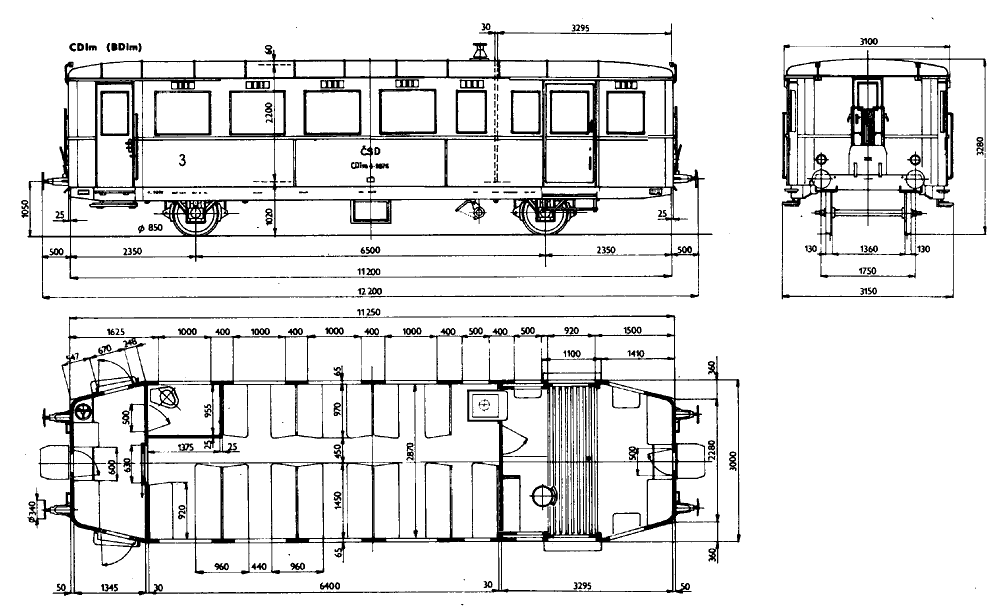

[1] Typový výkres dodávky CDlm 4-9624 až 4-9663
