Dd služební dvounápravový vůz
Výroba : 1935
Upřesnění: rozvor 8,0 m
Výrobce : Ringhoffer, Kopřivnice
Výkres | 1 | 2 |
Fotografie | 1 |
kkStB I.
(do 1912)		kkStB II.
(1913-1920)		ČSD I.
(1921-1956)		ČSD II.
(1957-1982)		ČSD III.
(1983-1989)		ČSD-ČD
(1990-2000)		ČD
(od 2001)
 — —DdDsd — — —

Dodávky:
Dd 6-4235 - 6-4249 Ringhoffer
Dd 6-4250 - 6-4264 Kopřivnice
Ve výrobě se pak dále pokračovalo po vylepšení pojezdu (zvýšení dovolené rychlosti) jako řada Dsd
Hlavní technické údaje
Váha prázdného vozu 15400 kg  Podvozek, pojezd:
Délka vozu přes nárazníky 13320 mm  Typ  —
Délka skříně 12206 mm  Konstrukční provedení  —
Šířka skříně 2710 mm  Vzor dvojkolí N 33
Výška střechy od temene kolejnice 3705 mm  Vzor ložisek 8 B ; kluzné
Rozvor vozu 8000 mm  Spodek:
    Podélníky válcovaný profil U 240 x 85 x 10 mm
Průměr styčné kružnice kola 1000 mm  Hlavní příčníky válcovaný profil U 120 x 35 x 8 mm
Nejvyšší dovolená rychlost vozu 60 km/h  Čelníky válcovaný profil U 240 x 85 x 12 mm
Brzdící váha 10 nebo 11 t  Táhlové ústrojí neprůběžné, nezávislé na náraznících
Ložná váha 5000 kg  Narážecí ústrojí tyčové
    Brzda Westinghouse
    Osvětlovací zařízení elektrické žárovkové
  Vytápěcí zařízení parní vysokotlaké

Výkresy

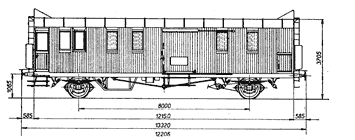

[1] Jindra,Frolík - Osobní vozy ČSD 1967

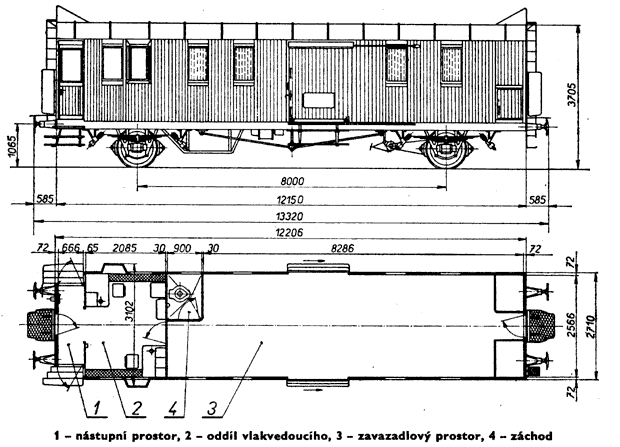

[2] Typový výkres Dd 1935
Fotografie

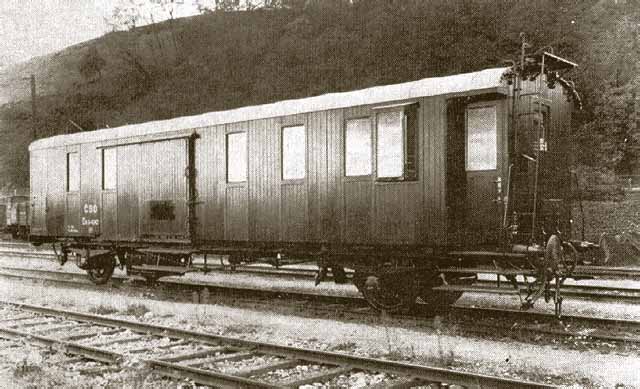

[1] Dd 6-4242, Ringhoffer 1935
