Ara jídelní čtyřnápravový vůz
Výroba : 1935 - 1939
Upřesnění: původně od DR/MITROPA č.1088-1147
Výrobce : Görlitz
Výkres | 1 |
Fotografie | 1 |
kkStB I.
(do 1912)
kkStB II.
(1913-1920)
ČSD I.
(1921-1956)
ČSD II.
(1957-1982)
ČSD III.
(1983-1989)
ČSD-ČD
(1990-2000)
ČD
(od 2001)
 — —AraWR — — —

V roce 1945 na našem území zůstaly tyto jídelní vozy, které byly později zařazeny do parku ČSD:
MITROPA 1092, Ara 1-0208, WR 486, 88-10 013-9;
MITROPA 1093, Ara 1-0209, WR 487, 88-10 014-7, SV33606
MITROPA 1095, Ara 1-0210, WR 488, 88-10 015-4.
Není vyloučeno, že u nás zůstal některý z dalších vozů téhož typu, pravděpodobné je to u č. 1127 (v dubnu 1945 dislokován v Praze). U vozů od č. 1128 použity podvozky se zdokonaleným vypružením.
Hlavní technické údaje
Váha prázdného vozu  — kg  Podvozek, pojezd:
Délka vozu přes nárazníky 23500 mm  Typ Rozsochový Görlitz III těžký
Délka skříně 22200 mm  Konstrukční provedení  —
Šířka skříně 2865 mm  Vzor dvojkolí  —
Výška střechy od temene kolejnice 3933 mm  Vzor ložisek  —
Vzdálenost otočných čepů 16180 mm  Spodek:
Rozvor podvozku 3600 mm  Podélníky  —
Průměr styčné kružnice kola  — mm  Hlavní příčníky  —
Nejvyšší dovolená rychlost vozu  — km/h  Čelníky  —
Brzdící váha  — t  Táhlové ústrojí  —
    Narážecí ústrojí  —
    Brzda Kunze Knorr
    Osvětlovací zařízení  —
  Vytápěcí zařízení  —

Výkresy

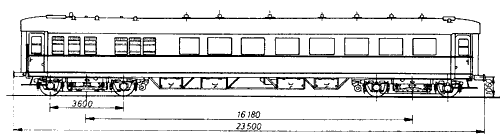

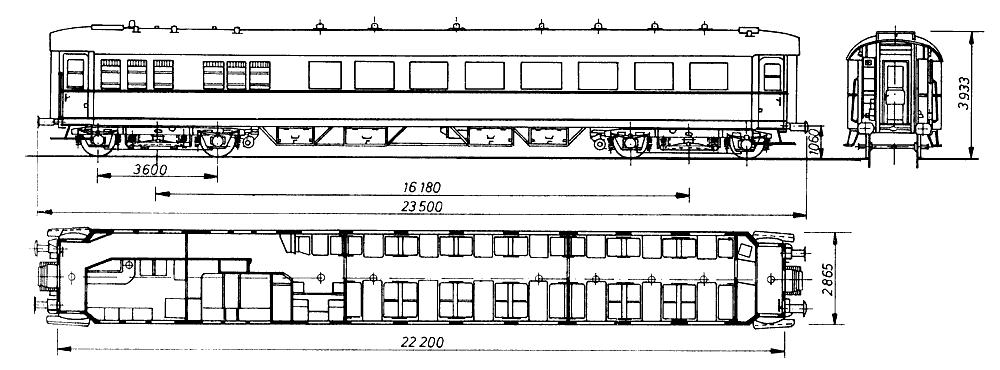

[1] Rozměrový náčrt
Fotografie

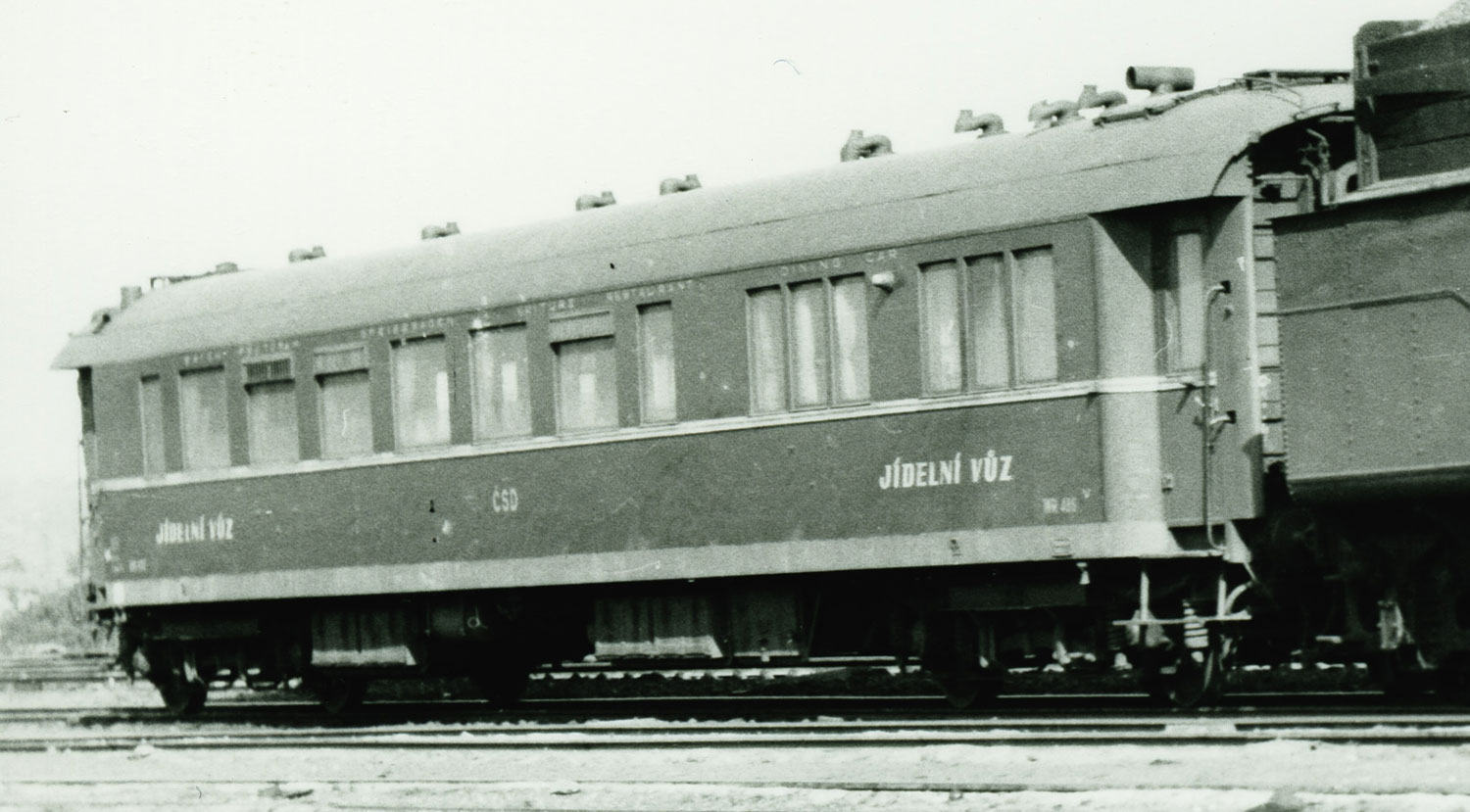

[1] Asi WR 485, číslo nesedí s údaji ing.Mahel (J.Bek)
