Dsd služební dvounápravový vůz
Výroba : 1936
Upřesnění: rozvor 8 m
Výrobce :  —

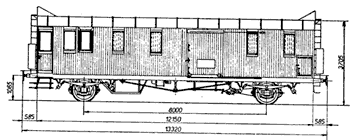

Výkres | 1 |
Fotografie
kkStB I.
(do 1912)
kkStB II.
(1913-1920)
ČSD I.
(1921-1956)
ČSD II.
(1957-1982)
ČSD III.
(1983-1989)
ČSD-ČD
(1990-2000)
ČD
(od 2001)
 — —DsdDsd — — —

Dsd 6-4501 - 6-4530.
Hlavní technické údaje
Váha prázdného vozu 14800 kg  Podvozek, pojezd:
Délka vozu přes nárazníky 13320 mm  Typ  —
Délka skříně 12200 mm  Konstrukční provedení  —
Šířka skříně 2710 mm  Vzor dvojkolí N 33
Výška střechy od temene kolejnice 3705 mm  Vzor ložisek 8 B ; kluzné
Rozvor vozu 8000 mm  Spodek:
    Podélníky válcovaný ocelový profil U 240 x 85 x 10 mm
Průměr styčné kružnice kola 1000 mm  Hlavní příčníky válcovaný ocelový profil U 120 x 35 x 8 mm
Nejvyšší dovolená rychlost vozu 80 km/h  Čelníky válcovaný profil U 240 x 85 x 12 mm
Brzdící váha 10 nebo 11 t  Táhlové ústrojí neprůběžné, nezávislé na náraznících
Ložná váha 5000 kg  Narážecí ústrojí tyčové
    Brzda Westinghouse
    Osvětlovací zařízení elektrické žárovkové
  Vytápěcí zařízení parní vysokotlaké

Výkresy
[1] Jindra,Frolík - Osobní vozy ČSD 1967
