ABCeg osobní dvounápravový vůz
Výroba : 1910
Upřesnění: rozvor 9,4 m, dodán k.k.St.B. jako ABCeg
Výrobce : Ringhoffer
Výkres | 1 |
Fotografie | 1 |
kkStB I.
(do 1912)
kkStB II.
(1913-1920)
ČSD I.
(1921-1956)
ČSD II.
(1957-1982)
ČSD III.
(1983-1989)
ČSD-ČD
(1990-2000)
ČD
(od 2001)
ABCegABCegBCe — — — —

Vyroben v roce 1910. Vůz měl jednonápravové podvozky vzor Rybák. Odpovídá dodávkám vozů ABeg a Ceg.
Dodávky:
1910: ČSD BCe 2-6880, kkStB ABCeg 9-100
Vůz při vyrobení měl 2/2 oddílu I třídy - 6 míst, 1 1/2 oddílu II třídy s 12 místy k sezení a 2 1/2 oddílu III třídy s 20 místy k sezení. Byl to jediný dvounápravový vůz kkStB s třemi třídami.
Při převzetí ČSD již pravděpodobně neměl první třídu.
Hlavní technické údaje
Váha prázdného vozu 25900 kg  Podvozek, pojezd:
Délka vozu přes nárazníky 15520 mm  Typ jednonápravový Rybák
Délka skříně 14330 mm  Konstrukční provedení nýtovaný,s dvojitým vypružením
Šířka skříně 3050 mm  Vzor dvojkolí N/10
Výška střechy od temene kolejnice 3830 mm  Vzor ložisek kluzné vzor 1910
Rozvor vozu 9400 mm  Spodek:
    Podélníky válcovaný profil U 240x85x10
Průměr styčné kružnice kola 1000 mm  Hlavní příčníky válcovaný profil U 140x60x7,5
Nejvyšší dovolená rychlost vozu 100 km/h  Čelníky válcovaný profil U 240x85x10
Brzdící váha  — t  Táhlové ústrojí průběžné
    Narážecí ústrojí tyčové, pr. 450 mm
Míst k sezení  —  Brzda sací brzda a tlaková Westinghouse
Počet oddílů  —  Osvětlovací zařízení elektrické systém Pintsch-Grob
  Vytápěcí zařízení vysokotlaké

Výkresy

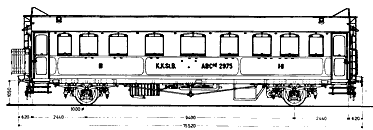

[1] Typový výkres prototypu ABCeg 2975
Fotografie
[1] Fotografie prototypu ABCeg 2975 u Ringhoffera
