Ddax

přípojný dvounápravový vůz

Výroba : 2000
Upřesnění: řada příp. vozu 013
Výrobce : ČD DKV České Budějovice

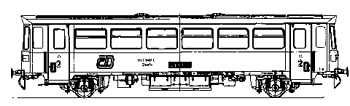

Výkres
Fotografie	\| 1 \| 2 \|

kkStB I. (do 1912)	kkStB II. (1913-1920)	ČSD I. (1921-1956)	ČSD II. (1957-1982)	ČSD III. (1983-1989)	ČSD-ČD (1990-2000)	ČD (od 2001)
—	—	—	—	—	Daafx	Ddax

Rekonstrukce vnitřního prostoru - odstranění lavic a jejich nahrazení háky a úchyty na přepravu kol, pro 11 kol na straně záchodu a 14 na straně protější, okna pod háky dostala zrvnitř ochranné sítě.
Ve vozech zůstaly čelní lavice, ale vůz není určen pro přepravu cestujících.
Vůz 013.075-7 (70 54 00-13 075-7)přečíslován z vozu 70 54 24-29 777-2, ostatní byly přečíslovány z řady 010 se zachováním původních evidenčních čísel.
70 54 00-13 043-5, 088-0, 092-2, 093-0 a 101-1
Celkem 6 vozů.

Hlavní technické údaje
Váha prázdného vozu	15000 kg	Podvozek, pojezd:
Délka vozu přes nárazníky	13970 mm	Typ	jednonápr. typu 8-807.8
Délka skříně	13103 mm	Konstrukční provedení	svařované
Šířka skříně	3073 mm	Vzor dvojkolí	408
Výška střechy od temene kolejnice	3420 mm	Vzor ložisek	71V
Rozvor vozu	8000 mm	Spodek:
		Podélníky	ocelové válcované profily UE 14
Průměr styčné kružnice kola	840 mm	Hlavní příčníky	uzavřený profil svařený ze dvou válcovaných ocelových profilů
Nejvyšší dovolená rychlost vozu	80 km/h	Čelníky	ocelový plech síly 5 mm
Brzdící váha	P16t t	Táhlové ústrojí	neprůběžné
		Narážecí ústrojí	trubkové
Míst k sezení	0	Brzda	DAKO, 10''
Počet oddílů	1	Osvětlovací zařízení	elektrické zářivkové
		Vytápěcí zařízení	teplovzdušné, tepelný zdroj - 2 naft. agreg. TA 10

Fotografie

[1] Fotografie vozu 013.092-2, Pardubice 1/2002, Ing.P.Fiala

[2] Interiér vozu 013.092-2, Pardubice, 1/2002, ing.P.Fiala
