Ce osobní dvounápravový vůz
Výroba : 1939 - 1946
Upřesnění: I. série, rozvor 9,4 m, podvozky Rybák
Výrobce :  —
Výkres | 1 |
Fotografie | 1 |
kkStB I.
(do 1912)
kkStB II.
(1913-1920)
ČSD I.
(1921-1956)
ČSD II.
(1957-1982)
ČSD III.
(1983-1989)
ČSD-ČD
(1990-2000)
ČD
(od 2001)
 — —CeBeBaa — —

Ce 3-3000 - Ce 3-3360
SŽ 3700 - 3737 (ČSD 3-3591 - 3-3628)
Část série vyráběné v Kolíně (vozy 3-3346 - 3-3360) byla poškozena náletem a postupně zprovozňována až do r. 1949
Hlavní technické údaje
Váha prázdného vozu 21500 kg  Podvozek, pojezd:
Délka vozu přes nárazníky 15650 mm  Typ jednonápravový Rybák
Délka skříně 14450 mm  Konstrukční provedení svařované
Šířka skříně 3000 mm  Vzor dvojkolí N33
Výška střechy od temene kolejnice 3835 mm  Vzor ložisek 8B ; kluzné
Rozvor vozu 9400 mm  Spodek:
    Podélníky válcovaný profil U 200 x 75 x 9 mm
Průměr styčné kružnice kola 1000 mm  Hlavní příčníky válcovaný profil U 200 x 75 x 8 mm
Nejvyšší dovolená rychlost vozu 90 km/h  Čelníky válcovaný profil U 240 x 85 x 10 mm
Brzdící váha 19 t  Táhlové ústrojí průběžné, závislé na náraznících
    Narážecí ústrojí tyčové
Míst k sezení  —  Brzda Knorr Kp
Počet oddílů  —  Osvětlovací zařízení elektrické žárovkové
  Vytápěcí zařízení parní nízkotlaké WFR

Výkresy

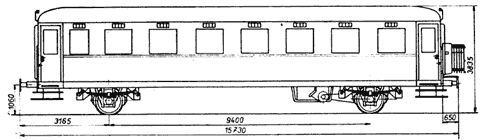

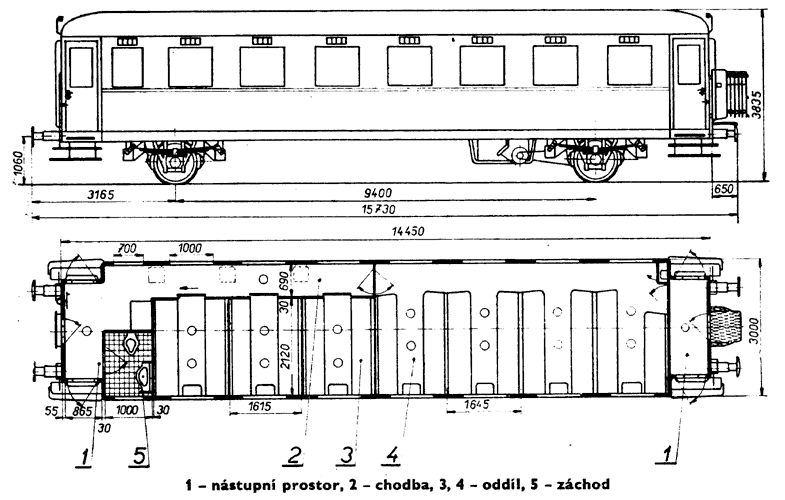

[1] Jindra,Frolík - Osobní vozy ČSD 1967
Fotografie

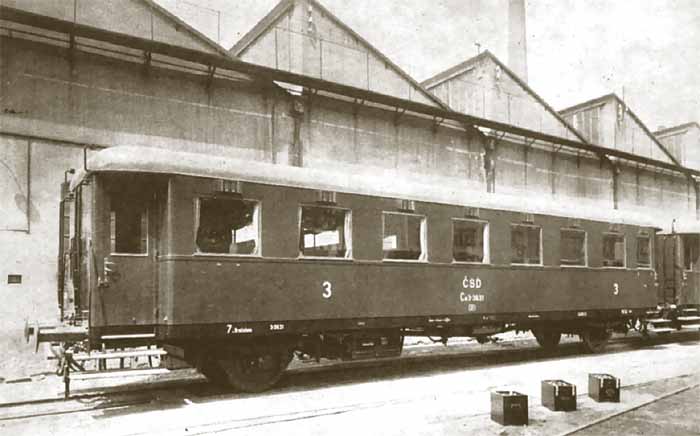

[1] Vůz Ce 3-3631 předaný ČSD 1.7.1947 (archiv VÚKV)
