Clm

přípojný dvounápravový vůz

Výroba : 1935
Upřesnění: rozvor 5,5 m
Výrobce : Ringhofferovy závody, a.s., Praha-Smíchov

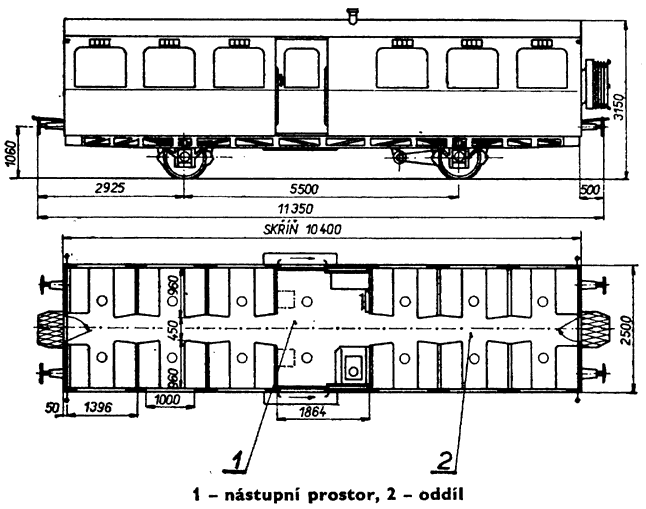

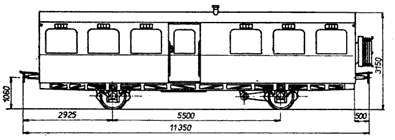

Výkres	\| 1 \|
Fotografie

kkStB I. (do 1912)	kkStB II. (1913-1920)	ČSD I. (1921-1956)	ČSD II. (1957-1982)	ČSD III. (1983-1989)	ČSD-ČD (1990-2000)	ČD (od 2001)
—	—	Clm	Blm	—	—	—

Původní označení Clm 4-6131 - 4-6145
Po zrušení 3. vozové třídy přeznačeny na řadu Blm, v roce 1957 přečíslovány do intervalu počínaje č. 5-2000, ale na přeskáčku s jinými typy přípojných vozů. Po roce 1967 přeznačeny na dvanáctimístná čísla z intervalu 25-09.
Příklad přeznačení: Clm 4-6136, Blm 4-6136, Blm 5-2474, Blm 70 54 25-09 376.

Hlavní technické údaje
Váha prázdného vozu	9000 kg	Podvozek, pojezd:
Délka vozu přes nárazníky	11350 mm	Typ	—
Délka skříně	10400 mm	Konstrukční provedení	—
Šířka skříně	2500 mm	Vzor dvojkolí	PV 9-90/100
Výška střechy od temene kolejnice	3150 mm	Vzor ložisek	M4A ; valivé
Rozvor vozu	5500 mm	Spodek:
		Podélníky	příhradová konstrukce z ocelových válcovaných profilů
Průměr styčné kružnice kola	850 mm	Hlavní příčníky	ocelový profil U 120 x 60 x 4 mm
Nejvyšší dovolená rychlost vozu	60 km/h	Čelníky	plech síly 6 mm
Brzdící váha	6 t	Táhlové ústrojí	neprůběžné lehké konstrukce
		Narážecí ústrojí	tyčové lehké konstrukce
Míst k sezení	—	Brzda	Knorr K
Počet oddílů	—	Osvětlovací zařízení	elektrické žárovkové
		Vytápěcí zařízení	kamny

Výkresy

[1] Jindra,Frolík - Osobní vozy ČSD 1967
