WLAB lůžkový čtyřnápravový vůz
Výroba : 1968 - 1972
Upřesnění: podvozky Görlitz V
Výrobce : VEB Wagonbau Bautzen, Německo

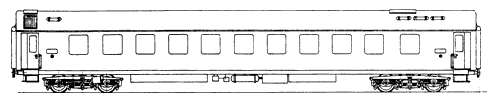

Výkres | 1 |
Fotografie
kkStB I.
(do 1912)		kkStB II.
(1913-1920)		ČSD I.
(1921-1956)		ČSD II.
(1957-1982)		ČSD III.
(1983-1989)		ČSD-ČD
(1990-2000)		ČD
(od 2001)
 — — —WLABWLABmWLAB —

V roce 1968 dodány vozy 51 54 64-80 001 - 045. V roce 1972 byla dodána další série, doložena čísla 51 54 64-80 062 - 075?.
Hlavní technické údaje
Váha prázdného vozu 44000 kg  Podvozek, pojezd:
Délka vozu přes nárazníky 24500 mm  Typ bezrozsochový Görlitz V
Délka skříně 24200 mm  Konstrukční provedení svařovaný ze skříň. nosníků
Šířka skříně 2883 mm  Vzor dvojkolí 407, 407.1
Výška střechy od temene kolejnice 4230 mm  Vzor ložisek 64V
Vzdálenost otočných čepů 17200 mm  Spodek:
Rozvor podvozku 2500 mm  Podélníky válcovaný profil U 200 x 80 mm
Průměr styčné kružnice kola 950 mm  Hlavní příčníky svařen z plechu síly 8 a 10 mm
Nejvyšší dovolená rychlost vozu 140 km/h  Čelníky svařeny z dvou úhelníků L 100 mm, pásnice 260 mm
Brzdící váha O 47 R 68 t  Táhlové ústrojí neprůběžné
    Narážecí ústrojí trubkové, prst.pružina 320 kN
Míst k sezení  —  Brzda DAKO, špalíková, 16''
Počet oddílů  —  Osvětlovací zařízení zářivkové, vedlejší a nouzové žárovkové
  Vytápěcí zařízení teplovodní s ohřívačem parním, ele. a 2-naftovými

Výkresy
[1] Jindra, Frolík - Osobní vozy ČSD 1965-1976
