Calm přípojný čtyřnápravový vůz
Výroba : 1936
Upřesnění: III. série k mot.vozům M 274.0
Výrobce : Ringhofferovy závody a.s.
Výkres | 1 | 2 |
Fotografie | 1 |
kkStB I.
(do 1912)
kkStB II.
(1913-1920)
ČSD I.
(1921-1956)
ČSD II.
(1957-1982)
ČSD III.
(1983-1989)
ČSD-ČD
(1990-2000)
ČD
(od 2001)
 — —CalmBalm — — —

Velkoprostorové uspořádání s uličkou uprostřed a s nástupním prostorem uprostřed vozu. Skříň a spodek vozu ocelové svářované. Vnitřní obložení z překližky. Dva malé oddíly a dva velké oddíly, 79 sedadel.
Dodány pod označením:
Calm 4-7021 až 4-7029 a 4-7100 až 4-7102 (el. akumulační topení, přečíslovány na 4-7400 až 4-7402).
Na Slovensku zachován vůz 4-7100, deponován ve Vrútkách.
Hlavní technické údaje
Váha prázdného vozu 32700 kg  Podvozek, pojezd:
Délka vozu přes nárazníky 20470 mm  Typ lehká konstrukce
Délka skříně 19300 mm  Konstrukční provedení svařované, částečně odlévané
Šířka skříně 2830 mm  Vzor dvojkolí NV 33-115
Výška střechy od temene kolejnice 3595 mm  Vzor ložisek FAG 8 SB ; valivé
Vzdálenost otočných čepů 14000 mm  Spodek:
Rozvor podvozku 2800 mm  Podélníky válcovaný profil U 250 x 70 x 10 mm
Průměr styčné kružnice kola 920 mm  Hlavní příčníky  —
Nejvyšší dovolená rychlost vozu 100 km/h  Čelníky  —
Brzdící váha  — t  Táhlové ústrojí neprůběžné, nezávislé na náraznících
    Narážecí ústrojí tyčové
Míst k sezení 79  Brzda Knorr 12''
Počet oddílů Osvětlovací zařízení elektrické žárovkové
  Vytápěcí zařízení kamny Celus s nuceným rozvodem tepl. vzduchu

Výkresy

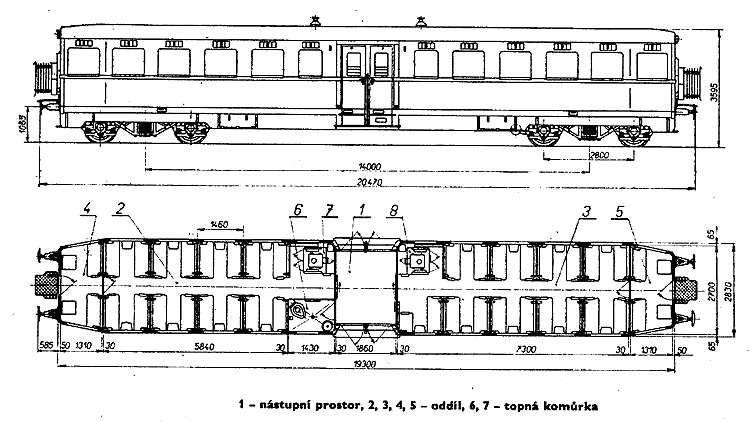

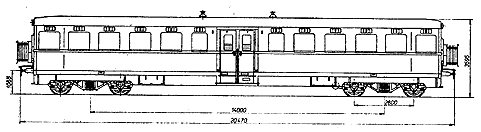

[1] Jindra,Frolík - Osobní vozy ČSD 1967

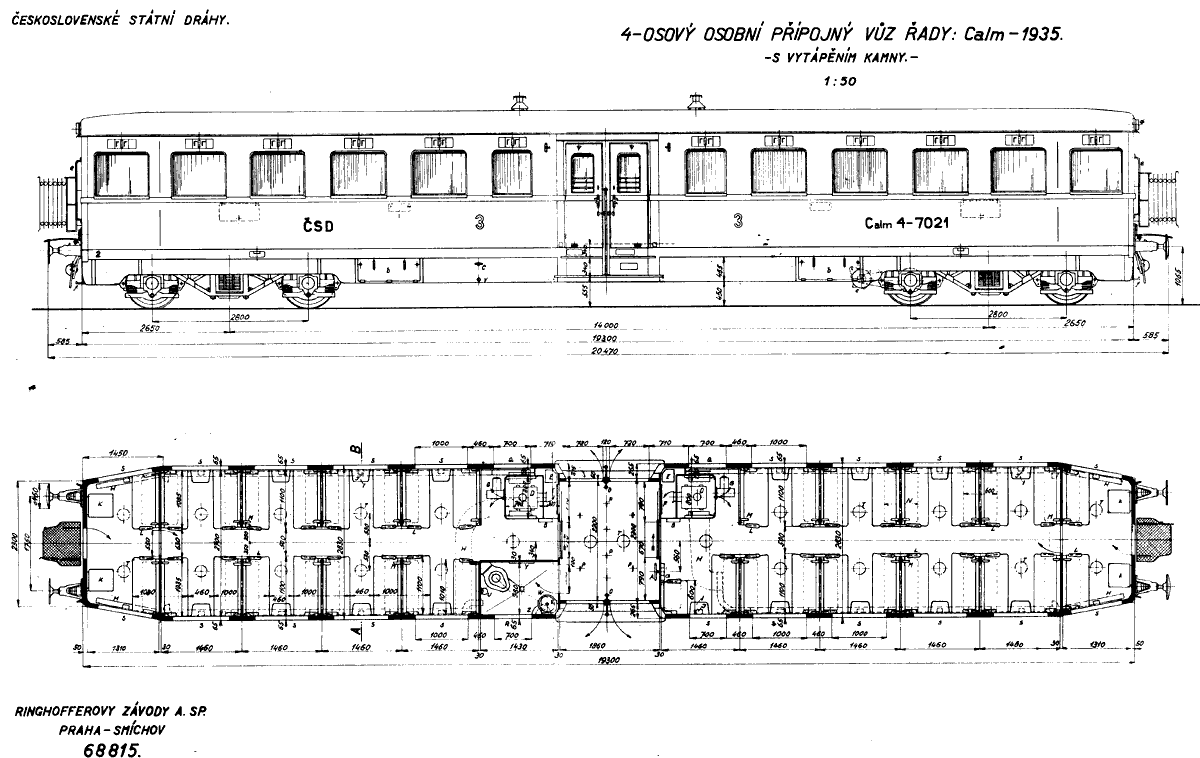

[2] Typový výkres vozu Calm
Fotografie

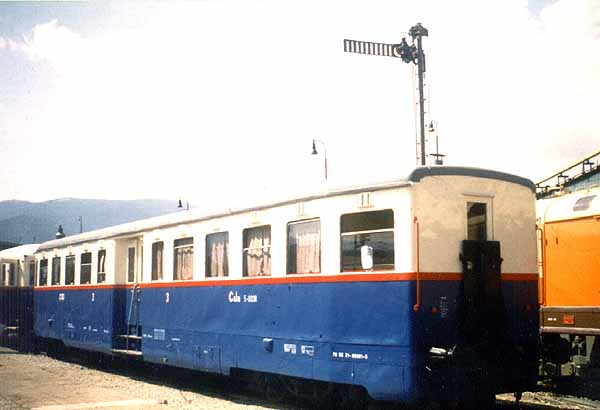

[1] Calm 4-7100, sbírka MDC Bratislava, Vrútky, 1998 (Ing.Mahel)
