D služební dvounápravový vůz
Výroba : 1936
Upřesnění: rozvor 5 m
Výrobce :  —
Výkres | 1 | 2 |
Fotografie | 1 |
kkStB I.
(do 1912)		kkStB II.
(1913-1920)		ČSD I.
(1921-1956)		ČSD II.
(1957-1982)		ČSD III.
(1983-1989)		ČSD-ČD
(1990-2000)		ČD
(od 2001)
 — —DD — — —

Dodávky:
1936: 6-3000 až 6-3049
1937 - 1939: 6-3050 až 6-3079
Hlavní technické údaje
Váha prázdného vozu 10800 kg  Podvozek, pojezd:
Délka vozu přes nárazníky 8250 mm  Typ  —
Délka skříně 6360 mm  Konstrukční provedení  —
Šířka skříně 2730 mm  Vzor dvojkolí N 33
Výška střechy od temene kolejnice 3730 mm  Vzor ložisek 8 A ; kluzné
Rozvor vozu 5000 mm  Spodek:
    Podélníky válcovaný profil U 240 x 85 x 10 mm
Průměr styčné kružnice kola 1000 mm  Hlavní příčníky válcovaný profil U 120 x 55 x 8 mm
Nejvyšší dovolená rychlost vozu 60 km/h  Čelníky válcovaný profil U 240 x 85 x 12 mm
Brzdící váha 10 t  Táhlové ústrojí neprůběžné
Ložná váha 3000 kg  Narážecí ústrojí tyčové
    Brzda Božič, 10''
    Osvětlovací zařízení elektrické žárovkové
  Vytápěcí zařízení parní vysokotlaké

Výkresy

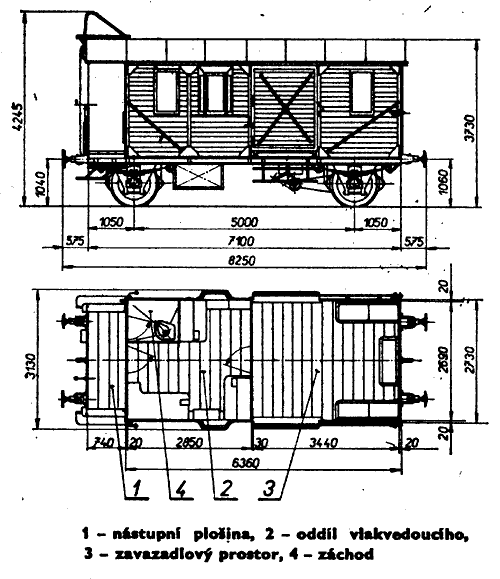

[1] Jindra, Frolík - Osobní vozy ČSD 1967

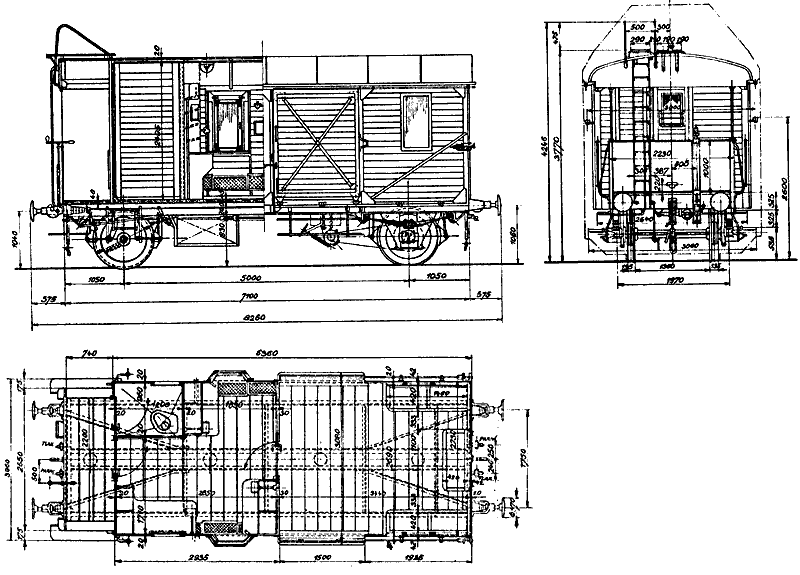

[2] Typový výkres
Fotografie

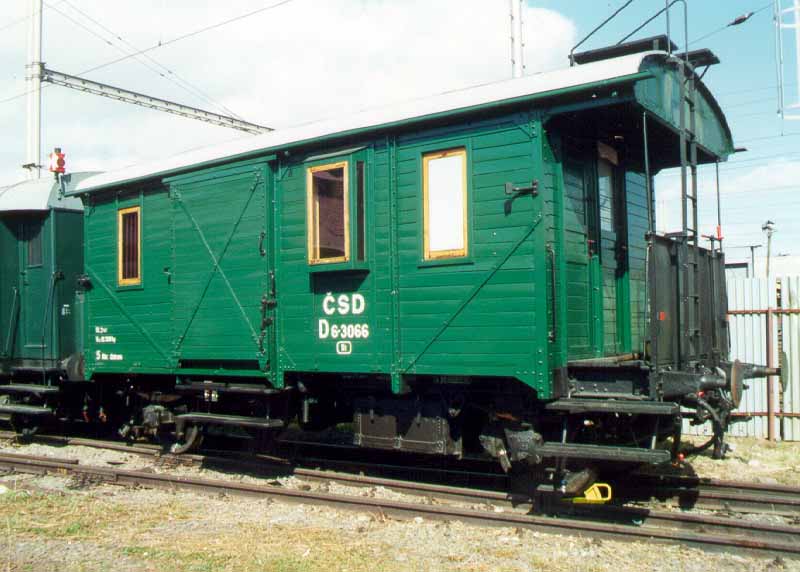

[1] Vůz D 6-3066 (historický vůz DKV Ostrava)
