Normy
evropských modelových železnic |
NEM 101 |
České znění |
Vydání 1958 |

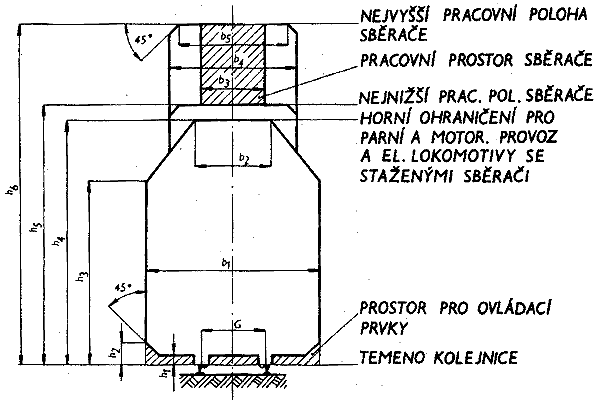

Obrys vozidel je závazný pro všechny části vozidel odpovídajících normě. Ovládací prvky pro zabezpečovací zařízení a pod. mohou zasahovat do šrafovaného prostoru nad temenem kolejnice. |
Tabulka rozměrů |
Velikost | G | b1 | b2 | h1 | h2 | h3 | h4 | Pro elekrifikovaný provoz | ||||
b31) | b4 | b5 | h5 | h6 | ||||||||
TT | 12 | 31 | 13 | 1,5 | 4 | 33 | 44 | 12 | 23 | 20 | 45 | 60 |
H0 | 16,5 | 40 | 17 | 2 | 5 | 44 | 58 | 13 | 30 | 26 | 62 | 84 |
S | 22,5 | 52 | 23 | 2,5 | 7 | 58 | 77 | 20 | 40 | 35 | 83 | 112 |
0 | 32 | 72 | 32 | 3,5 | 10 | 80 | 107 | 28 | 55 | 48 | 114 | 154 |
1 | 45 | 106 | 45 | 5 | 14 | 115 | 152 | 40 | 79 | 69 | 157 | 210 |
Dvojkolí a kolej viz NEM 310. Profil okolků a kola viz NEM 311 a NEM 312. 1) Využitelná šířka sběrače. |
