Normy
evropských modelových železnic |
NEM 380 |
České znění |
Doporučená | Vydání 1975 |
Tato norma slouží jako směrnice pro jednotné stanovení rozměrů upevňovacích prvků na kontejnerech a nosných vozech. Modelářskému průmyslu se doporučuje tuto normu dodržovat. Použití dalšího upevněvacího prvku je možné. Rozměry kontejnerů : |
Velikost |
Délka | ISO kontejner | Vnitrostátní kontejner x) | |||||
10' | 20' | 30' | 40' | Šířka 8' |
Výška 8' |
šířka | výška | |
N | 18,7 | 37,8 | 37,0 | 76,2 | 15,2 | 15,2 | 15,6 | 16,3 |
TT | 24,9 | 50,5 | 76,0 | 101,6 | 20,3 | 20,3 | 20,8 | 21,7 |
H0 | 34,4 | 69,6 | 104,9 | 140,1 | 28,0 | 28,0 | 28,7 | 29,9 |
S | 46,7 | 94,7 | 142,6 | 190,5 | 38,1 | 38,1 | 39,1 | 40,6 |
0 | 66,5 | 134,6 | 202,8 | 270,9 | 54,2 | 54,2 | 55,6 | 57,8 |
1 | 93,5 | 189,3 | 285,2 | 381,0 | 76,2 | 76,2 | 78,1 | 81,3 |
x) Upozornění : je přípustný u více železničních správ | ||
Upevňovací prvky | 1) |
2) |
|
Velikost | Čep | Otvor | Vzdalenost čepů a otvorů | |||||||
a max |
b max |
c min |
d min |
Šířka e |
10' f |
20' g |
30' h |
40' i |
Mezera k |
|
N | 0,6 | 0,7 | 0,7 | 0,7 | 14,1 | 17,4 | 36,6 | 55,8 | 75,8 | 1,8 |
TT | 0,7 | 0,8 | 0,8 | 0,8 | 18,8 | 23,2 | 48,8 | 74,4 | 100,0 | 2,4 |
H0 | 0,8 | 1,0 | 1,0 | 1,0 | 26,0 | 32,0 | 67,3 | 102,6 | 137,9 | 3,3 |
S | 1,0 | 1,2 | 1,2 | 1,2 | 35,3 | 43,6 | 91,5 | 139,4 | 187,3 | 4,3 |
0 | 1,2 | 1,5 | 1,5 | 1,5 | 50,2 | 62,0 | 130,1 | 198,2 | 266,3 | 6,1 |
1 | 1,4 | 1,8 | 1,8 | 1,8 | 70,6 | 87,1 | 183,0 | 278,9 | 374,8 | 8,8 |

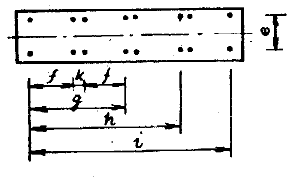

Rozmístění otvorů na nosiči kontejnerů : |
