Clm přípojný dvounápravový vůz
Výroba : 1932 - 1934
Upřesnění: rozvor 4,8 m
Výrobce : Studénka, Kopřivnice
Výkres | 1 |
Fotografie | 1 |
kkStB I.
(do 1912)
kkStB II.
(1913-1920)
ČSD I.
(1921-1956)
ČSD II.
(1957-1982)
ČSD III.
(1983-1989)
ČSD-ČD
(1990-2000)
ČD
(od 2001)
 — —ClmBlm — — —

Dodávky:
4-6026 až 4-6035 Studénka 1932
4-6036 až 4-6047 Kopřivnice 1933-34
4-6048 až 4-6077 Ringhoffer 1933
4-6078 až 4-6087 Studénka 1933
4-6088 až 4-6103 Kolín 1933-34
4-6104 až 4-6115 Česká Lípa 1933
4-6116 až 4-6130 Kolín 1934
Po zrušení třetí vozové třídy vozy přeznačeny na Blm (1957) a přeznačeny do číselné řady počínající číslem 5-2000, ale na přeskáčku s jinými typy dvounápravových přípojných vozů. V roce 1967 přidělena dvanáctimístná čísla z intervalu 25-09.
Hlavní technické údaje
Váha prázdného vozu 9000 kg  Podvozek, pojezd:
Délka vozu přes nárazníky 10690 mm  Typ  —
Délka skříně 9740 mm  Konstrukční provedení  —
Šířka skříně 2500 mm  Vzor dvojkolí PV 9-90
Výška střechy od temene kolejnice 3150 mm  Vzor ložisek M4 ; valivé
Rozvor vozu 4800 mm  Spodek:
    Podélníky ocelový profil U 200 x 80 x 6 mm
Průměr styčné kružnice kola 850 mm  Hlavní příčníky ocelový profil U 120 x 60 x 4 mm
Nejvyšší dovolená rychlost vozu 60 km/h  Čelníky plech síly 6 mm
Brzdící váha 6 t  Táhlové ústrojí neprůběžné lehké konstrukce
    Narážecí ústrojí tyčové lehké konstrukce
Míst k sezení  —  Brzda Knorr Kp
Počet oddílů  —  Osvětlovací zařízení elektrické žárovkové
  Vytápěcí zařízení kamny

Výkresy

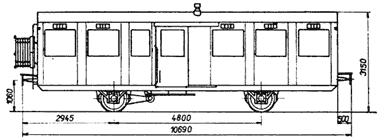

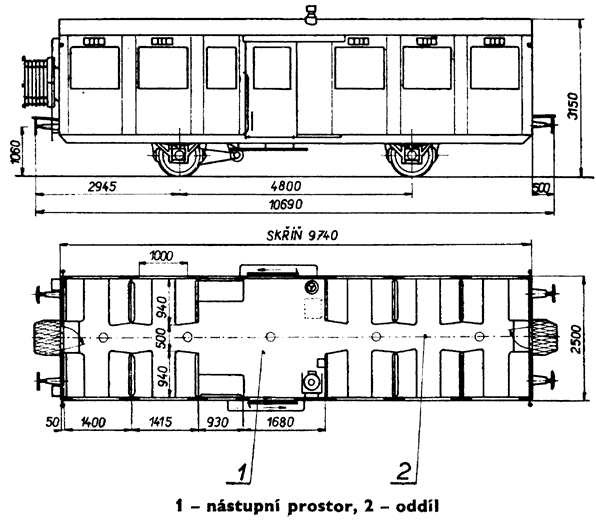

[1] Jindra,Frolík - Osobní vozy ČSD 1967
Fotografie

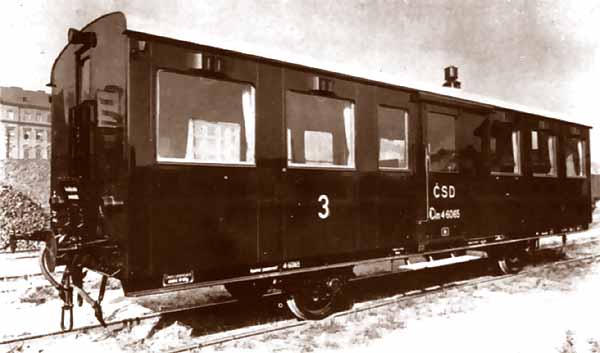

[1] Clm 4-6065
