Aalm přípojný čtyřnápravový vůz
Výroba : 1962
Upřesnění: 9 oddílů první třídy
Výrobce : Studénka
Výkres | 1 |
Fotografie | 1 | 2 |
kkStB I.
(do 1912)
kkStB II.
(1913-1920)
ČSD I.
(1921-1956)
ČSD II.
(1957-1982)
ČSD III.
(1983-1989)
ČSD-ČD
(1990-2000)
ČD
(od 2001)
 — — —Aalm — — —

Dodávky:
1962: vyroben pouze prototyp označen Aalm 5020, přečíslován na 70 54 19-09 000,
zrušen v listopadu 1983
9 oddílů první třídy, celkem 54 míst.
Na voze použity okna z vývoje vozu ABa 2000, spodní hrana spouštěcí poloviny není rovná. Rohy jsou zaobleny pro spuštění až na úroveň spodní hrany okna.
Hlavní technické údaje
Váha prázdného vozu 34000 kg  Podvozek, pojezd:
Délka vozu přes nárazníky 24790 mm  Typ bezrozsochový
Délka skříně 23956 mm  Konstrukční provedení svařované
Šířka skříně 2880 mm  Vzor dvojkolí 103, 103.1
Výška střechy od temene kolejnice 4040 mm  Vzor ložisek 62 V ; valivé typu VJ 120/240 a WJP 120/240
Vzdálenost otočných čepů 16900 mm  Spodek:
Rozvor podvozku 2300 mm  Podélníky lisovaný nosník tloušťky 4 mm
Průměr styčné kružnice kola 900 mm  Hlavní příčníky lisovaný nosník tloušťky 4 mm
Nejvyšší dovolená rychlost vozu 110 km/h  Čelníky lisovaný nosník tloušťky 4 mm
Brzdící váha 35 t  Táhlové ústrojí neprůběžné, lehké konstrukce
    Narážecí ústrojí trubkové, lehké konstrukce
Míst k sezení 54  Brzda DAKO, 14''
Počet oddílů Osvětlovací zařízení elektrické žárovkové
  Vytápěcí zařízení teplovodní, tepelný zdroj - 2 naftové agregáty

Výkresy

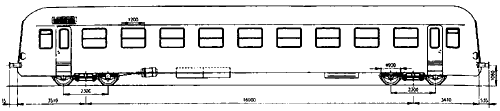

[1] Typový výkres
Fotografie
[1] Aalm 5020 na fotografii VÚKV ve Studénce
[2] Chodbička vozu Aalm
