Da služební čtyřnápravový vůz
Výroba : 1909 - 1918
Upřesnění: konstrukce kkStB
Výrobce : Ringhoffer
Výkres | 1 |
Fotografie | 1 |
kkStB I.
(do 1912)
kkStB II.
(1913-1920)
ČSD I.
(1921-1956)
ČSD II.
(1957-1982)
ČSD III.
(1983-1989)
ČSD-ČD
(1990-2000)
ČD
(od 2001)
 — —DaDa — — —

čtyřnápravový služební vůz smíšené stavby dodávaný již za kkStB, poslední dodávky již pro ČSD v roce 1918
ČSD číslování vozů v roce 1930:
6-5300 až 6-5329
6-5000 až 6-5007
Hlavní technické údaje
Váha prázdného vozu 30000 kg  Podvozek, pojezd:
Délka vozu přes nárazníky 17050 mm  Typ Ib, If
Délka skříně 12280 mm  Konstrukční provedení nýtovaný
Šířka skříně 3070 mm  Vzor dvojkolí  —
Výška střechy od temene kolejnice 4160 mm  Vzor ložisek  —
Vzdálenost otočných čepů 1200 mm  Spodek:
Rozvor podvozku 2500 mm  Podélníky  —
Průměr styčné kružnice kola 1000 mm  Hlavní příčníky  —
Nejvyšší dovolená rychlost vozu 100 km/h  Čelníky  —
Brzdící váha  — t  Táhlové ústrojí  —
Ložná váha 10000 kg  Narážecí ústrojí tyčové
    Brzda tlaková i sací
    Osvětlovací zařízení elektrické, plynové
  Vytápěcí zařízení parní

Výkresy

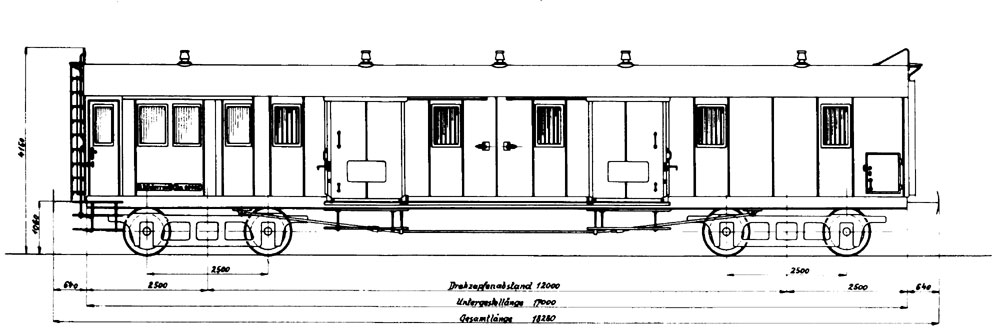

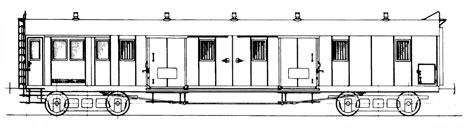

[1] Da z roku 1915
Fotografie

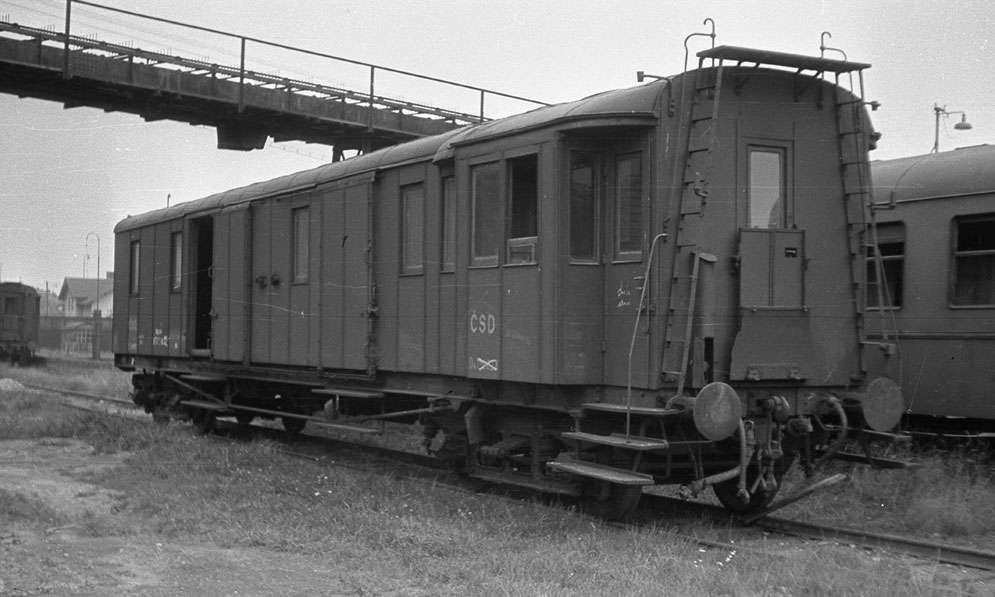

[1] Da 7-0028
